Conector de cabezal hermético de 3 pines Kovar 4J29 DC recto para soldadura MC-1765-JH
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Enchapado: | Chapado en oro | Alfiler: | Múltiplo |
|---|---|---|---|
| Número de alfiler: | 3 alfileres | Material de alfiler: | Kovar 4J29 |
| material de vidrio: | 7052,7070 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Certificado: | ROHS ISO-9001-2015 | paquete: | Sellos de vidrio a metal |
| Nombre de la marca: | ELT(Elite) | ODM: | se puede personalizar de acuerdo con sus requisitos |
| Resaltar: | Conector de cabezal de 3 pines Kovar 4J29,Conector hermético DC de corte recto,Conector de soldadura con sello vidrio-metal |
||

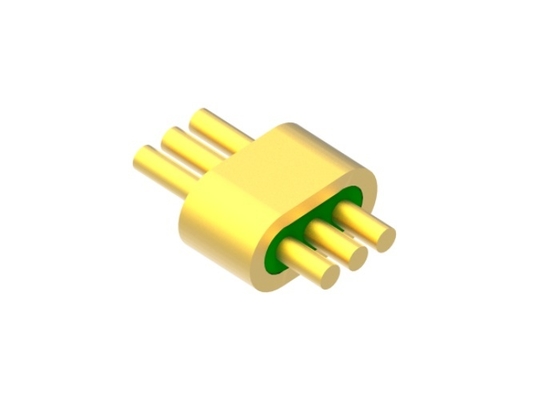

Conector hermético DC de 3 pines con pasador recto para soldar
Especificación de MC-1765-JH:
| Nombre del producto | Hermético Corte rectoConector de pines múltiples |
| Impedancia | NA |
| Tipo | 3 pines |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y los pines | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070
Verde o blanco
|
| Rango de frecuencia | NA |
| VSWR | NA |
| Voltaje de resistencia | ≥100V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ |
| Temperatura de funcionamiento | -65°C~+260°C |

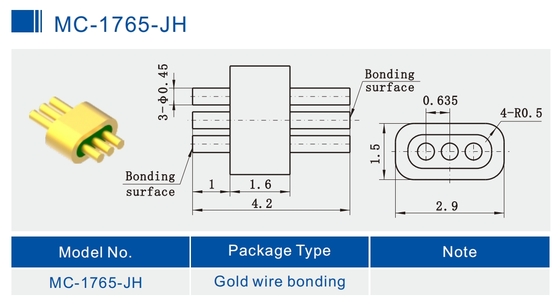

Imagen detallada (mm) de MC-1765-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
Introducción
Sellos herméticos de vidrio a metal RF/DC /Conectores de pines múltiples /Conector también se llama Aislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar sinterizada a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación como unión de alambre de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, ligeros, herméticos, de alta fiabilidad y se han extendido ampliamente en las industrias de fabricación de electrónica en los últimos años.
Características:
-Tamaño pequeño
-Ligero
-Hermético
-Calidad estable y alta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación de paquetes electrónicos, aeroespacial comercial, satélites, radar y otros en los campos de aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
-Chapado en oro de 1.27um
-Estricto control de tolerancias
-Diseño estándar y personalizado a elegir.
-Productos y servicios de alta rentabilidad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
Lista de productos:
| RF de 50Ω de un solo pin Serie JM | Opción de soldadura, acoplamiento y unión |
| RF de 50Ω de un solo pin Serie JM Estándar | Opción de soldadura, acoplamiento y unión |
| RF de 50Ω de un solo pin Serie JM No Estándar | Opción de soldadura, acoplamiento y unión |
| DC de un solo pin Serie JK | Opción de soldadura y unión |
| DC de un solo pin Serie JK Estándar | Opción de soldadura y unión |
| DC de un solo pin Serie JK No Estándar | Opción de soldadura y unión de cabeza de clavo |
|
Conector de pines múltiples Serie JMC
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplio rango |
NOTA:
Tenemos más de 100.000 tipos de Conectores herméticos de vidrio a metal, si el conector que está utilizando no se encuentra, contáctenos con sus detalles.
