20 pines 2 filas Conectores eléctricos herméticos de tamaño pequeño Enlace de alambre de oro MC-827T2-JH
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product Name: | Hermetic Multi-pin Headers | Impedance: | other |
|---|---|---|---|
| Pin: | 20-pin | Row: | 2-row |
| Plating: | Gold Plated | Pin Material: | Kovar 4J29 |
| Glass: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 |
Encabezados multipin herméticos de 20 pines y 2 filas con superficie de unión de alambre de oro
Pasamuros RF/CC herméticos de vidrio a metal /Encabezados multipin /Conectortambién se llamaAislador de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de alimentación y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
El vidrio con baja constante dieléctrica y baja pérdida dieléctrica se utiliza como material aislante y de soporte. La carcasa y el conductor están hechos dealeación Kovarque se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc.Los aisladores de vidrio son pequeños, livianos, herméticos, de alta confiabilidad y se han generalizado en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Vidrio a metalEncabezados multipin |
| Impedancia | otro |
| Tipo | 20 pines |
| Filas | 2 filas |
| Color | Chapado en oro |
| Material de la carcasa y los pines | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070 o DM308
Verde o Blanco
|
| Rango de frecuencia | NA |
| VSWR | NA |
| Tensión de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3Pa*cm3/s < 1X 10-9mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ para un solo pin, ≥1000MΩ para multipin, |
| Temperatura de funcionamiento | -65℃~+260℃ |

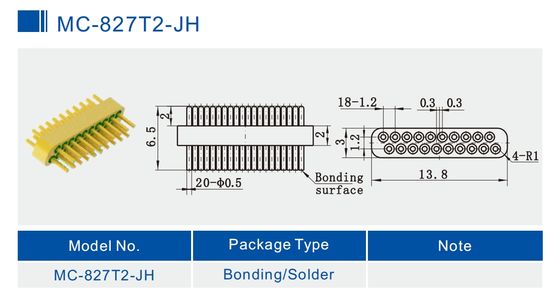

Imagen detallada
Unidad:mm
Lista de productos:
| Serie JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie estándar JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie no estándar JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie JK de un solo pin CC | Opción de soldadura y unión |
| Serie estándar JK de un solo pin CC | Opción de soldadura y unión |
| Serie no estándar JK de un solo pin CC | Opción de soldadura y unión de cabeza de clavo |
|
Encabezado multipin serie JMC
|
Opción de 1-9 pines con 1-3 filas |
| Dimensiones personalizadas |
Amplia gama |
Catálogo-Sellos herméticos de vidrio a metal.pdf
Características:
- Tamaño pequeño
- Ligero
- Hermético
- Calidad estable y alta fiabilidad
- Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento para elegir
Aplicación:
Amplia gama de aplicaciones de paquetes electrónicos, contramedidas electrónicas, satélites, misiles, radar y otros en el campo militar, aviónica, aeroespacial y automotriz. Se puede utilizar con SMA, productos de ondas milimétricas.
Ventajas:
- Grado militar con chapado en oro de 1,27 um
- Estrictocontrol de tolerancia
- Diseño estándar y personalizado para elegir.
- Productos y servicios de altarentabilidad
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
NOTA:
Tenemos más de 100.000 tipos de Conectores de sellado hermético de vidrio a metal, si no encuentra el conector que está utilizando, contáctenos con sus datos.
