Conectores eléctricos herméticos de 20 pines y 2 filas, tamaño pequeño, unión de alambre de oro MC-827T1-JH
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Encabezados de múltiples pines herméticos | Impedancia: | Otro |
|---|---|---|---|
| Alfiler: | 20 piñones | Fila: | 2-fila |
| Enchapado: | Chapado en oro | Material de alfiler: | Kovar 4J29 |
| Vaso: | 7052,7070 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Certificado: | ROHS ISO-9001-2015 | ||
| Resaltar: | Conectores de cabezal hermético de 20 pines,Conectores de vidrio a metal con diámetro de pin de 0,5 mm |
||

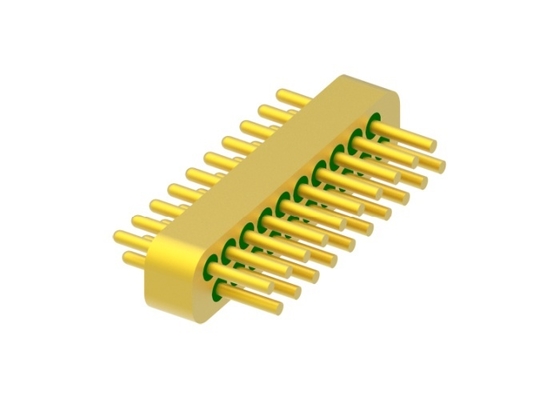

Cabezal hermético de 20 pines y 2 filas con diámetro de pin de 0.5 mm y superficie de unión de alambre de oro
Sellos herméticos de vidrio a metal RF/DC /Cabezales multipin /Conector también se llama Aislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc.Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Vidrio a metal Cabezales multipin |
| Impedancia | otro |
| Tipo | 20 pines |
| Filas | 2 filas |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
tipo 7052 o 7070
Verde o Blanco
|
| Rango de frecuencia | NA |
| VSWR | NA |
| Voltaje de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/segundo @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ para pin individual, ≥1000MΩ para multipin, |
| Temperatura de operación | -65℃~+260℃ |

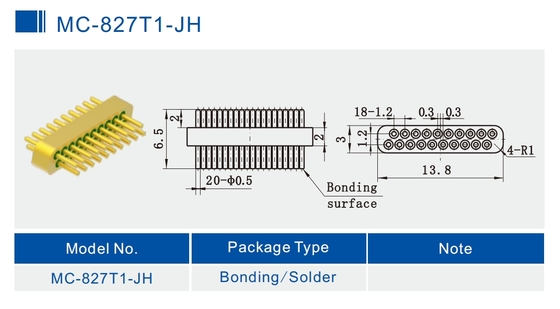

Imagen detallada
Unidad:mm
Lista de productos:
| RF de pin único JM Series de 50Ω | Opción de acoplamiento de soldadura y unión |
| RF de pin único JM Standard Series de 50Ω | Opción de acoplamiento de soldadura y unión |
| RF de pin único JM Non-Standard Series de 50Ω | Opción de acoplamiento de soldadura y unión |
| DC de pin único JK Series | Opción de soldadura y unión |
| DC de pin único JK Standard Series | Opción de soldadura y unión |
| DC de pin único JK Non-Standard Series | Opción de soldadura y unión de cabeza de clavo |
|
Cabezal multipin JMC Series
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplia gama |
Catálogo-Sellos herméticos de vidrio a metal.pdf
Características:
- Tamaño pequeño
- Ligero
- Hermético
- Calidad estable y alta fiabilidad
- Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplia gama de aplicaciones en encapsulados electrónicos, aeroespacial comercial, satélites, radar y otros en los campos de aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
- Chapado en oro de 1.27um
- Estricto control de tolerancias
- Diseño estándar y personalizado a elegir.
- Productos y servicios de alta rentabilidad
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
NOTA:
Tenemos más de 100,000 tipos de Conectores herméticos de vidrio a metal, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
