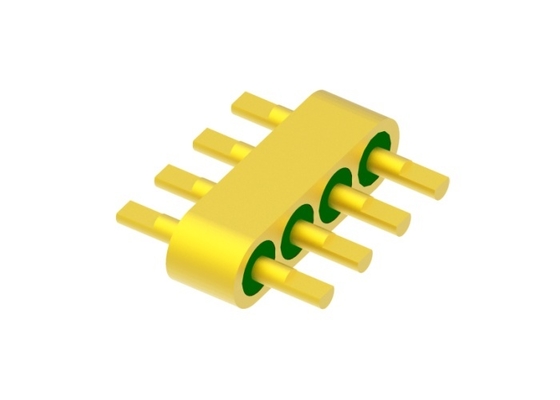

Encabezado de 4 pines chapado en oro con conectores herméticos MC-677-JH para material de vidrio 7052
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 4 pins | Glass Material: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Nombre de la marca: | ELT(Elite) |
| ODM: | can be customized according to your requirement | ||
| Resaltar: | Encabezado de 4 pines con conectores herméticos,Encabezado multipin con conectores herméticos,Encabezado chapado en oro con conectores herméticos |
||
Encabezado multipin hermético de 4 pines con superficie de unión
Especificación de MC-677-JH:
| Nombre del producto | Hermético 4 Encabezado de pines con superficie de unión |
| Impedancia | NA |
| Tipo | 4 pines |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y los pines | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
tipo 7070
Verde
|
| Rango de frecuencia | NA |
| VSWR | NA |
| Voltaje de resistencia | ≥100V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ |
| Temperatura de funcionamiento | -65℃~+260℃ |

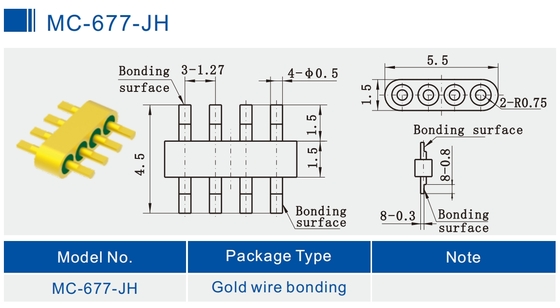

Imagen detallada (mm) de MC-677-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
-----------------------------------------------------------------------------------------------------------------------------------------
Otro encabezado hermético de 4 pines
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
Introducción
Sellos herméticos de vidrio a metal, pasamuros RF/CC /Encabezados multipin /Conector también se llama Aislador de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de alimentación y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
El vidrio con baja constante dieléctrica y baja pérdida dieléctrica se utiliza como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc. Los aisladores de vidrio son pequeños, livianos, herméticos, de alta confiabilidad y se han generalizado en las industrias de fabricación de electrónica en los últimos años.
Características:
-Tamaño pequeño
-ligero
-Hermético
-Calidad estable y alta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento para elegir
Aplicación:
Amplia gama de aplicaciones de paquetes electrónicos, contramedidas electrónicas, satélites, misiles, radar y otros en el campo militar, aviónica, aeroespacial y automotriz. Se puede utilizar con SMA, productos de ondas milimétricas.
Ventajas:
-Grado militar con chapado en oro de 1,27 um
-Estricto control de tolerancia
-Diseño estándar y personalizado para elegir.
-Alto productos y servicios rentables
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
Lista de productos:
| Serie JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie estándar JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie no estándar JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie JK de un solo pin CC | Opción de soldadura y unión |
| Serie estándar JK de un solo pin CC | Opción de soldadura y unión |
| Serie no estándar JK de un solo pin CC | Opción de soldadura y unión de cabeza de clavo |
|
Serie JMC de encabezado multipin
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplia gama |
NOTA:
Tenemos más de 100.000 tipos de Conectores de sellado hermético de vidrio a metal, si no se encuentra el conector que está utilizando, contáctenos con sus datos.
