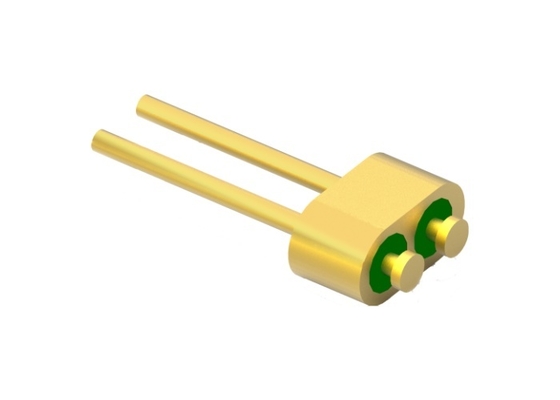

Cabeza de clavos de 2 pines de vidrio a metal Cabeza de sello hermético con superficie de unión de alambre de oro MC-628-JH
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Enchapado: | Chapado en oro | Alfiler: | Múltiplo |
|---|---|---|---|
| Número de alfiler: | 2 pines | Material de alfiler: | Kovar 4J29 |
| material de vidrio: | 7052,7070, DM308 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Certificado: | ROHS ISO-9001-2015 | paquete: | Sellos de vidrio a metal |
| Nombre de la marca: | ELT(Elite) | ODM: | se puede personalizar de acuerdo con sus requisitos |
| Resaltar: | Encabezado de sellado de vidrio a metal de 2 pines,Encabezado de sellado hermético con alambre de oro,cabezal de clavo conector de metal y vidrio |
||
Cabezal hermético DC de 2 pines con superficie de unión de alambre de oro

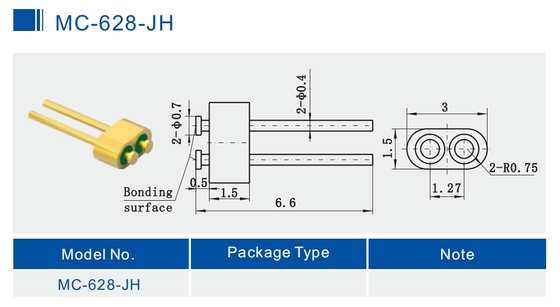

Especificación de MC-628-JH:
| Nombre del producto | Cabezal hermético de múltiples pines con cabeza de clavo |
| Impedancia | NA |
| Tipo | 2 pines |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y los pines | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7050 o 7070 o DM308
Verde o Blanco
|
| Rango de frecuencia | NA |
| VSWR | NA |
| Voltaje de resistencia | ≥100V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ |
| Temperatura de funcionamiento | -65℃~+260℃ |
Introducción
Pasamuros RF/DC herméticos de vidrio a metal /Cabezales de múltiples pines /Conector también se llama Aislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido ampliamente en las industrias de fabricación de electrónica en los últimos años.
Características:
-Tamaño pequeño
-Ligero
-Hermético
-Calidad estable y alta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación en encapsulados electrónicos, satélites, radares y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
-Chapado en oro de 1.27um
-Estricto control de tolerancias
-Diseño estándar y personalizado a elegir.
-Productos y servicios de alto costo-efectividad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
Lista de productos:
| Serie JM RF de un solo pin de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie estándar JM RF de un solo pin de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie no estándar JM RF de un solo pin de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie JK DC de un solo pin | Opción de soldadura y unión |
| Serie estándar JK DC de un solo pin | Opción de soldadura y unión |
| Serie no estándar JK DC de un solo pin | Opción de soldadura y unión de cabeza de clavo |
|
Serie JMC de cabezal de múltiples pines
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplio rango |
NOTA:
Tenemos más de 100.000 tipos de conectores herméticos de vidrio a metal, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
