Conectores de sellado vidrio-metal de radio completo, pasamuros RF para encapsulado hermético M3020-9
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| Resaltar: | Conectores RF de sellado vidrio-metal,Conectores de sellado metal-vidrio-metal |
||

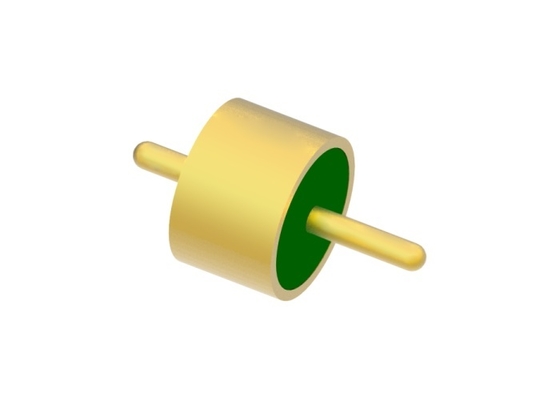

Conectores de sellado vidrio-metal de radio completo para encapsulado hermético
PlacaSellado vidrio-metal también se conoce comoAislador de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.El vidrio con baja constante dieléctrica y baja pérdida dieléctrica se utiliza como material aislante y de soporte. La carcasa y el conductor están hechos de
 |
|
aleación Kovarque se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como la conexión de hilo de oro, la soldadura y el acoplamiento, etc.Los aisladores de vidrio son pequeños, livianos, herméticos, de alta confiabilidad y se han generalizado en las industrias de fabricación de electrónica en los últimos años.Especificación:
Nombre del producto
| Radio completo | PlacaImpedancia |
| RF | Tipo |
| Simple | Opciones de punta de pin |
| Radio completo | Placa |
| Chapado en oro | Pasamuros de CC |
| Kovar 4J29 | Material de vidrio |
|
Color del vidrio
7052 o 7070
|
Verde o Blanco
VSWR
|
| NA | Hermeticidad |
|
Tasa de fuga < 1.01325 X 10 |
-3 Pa*cm3/s< 1X 10 |
| ≥300V | Resistencia de aislamiento |
| ≥2000MΩ para un solo pin, ≥1000MΩ para múltiples pines, | Temperatura de funcionamiento |
| -65℃~+260℃ | Características: |
-Hermético
-Calidad estable y alta confiabilidad
-Tamaño pequeño
-Ligero
-Conexión de hilo de oro, soldadura y método de acoplamiento para elegir
Aplicación:
Amplio rango de uso de paquetes electrónicos, contramedidas electrónicas, misiles, satélites, radar y otros en el campo militar, aeroespacial, aviónica, automotriz y otros campos. Se puede utilizar con SMA, productos de ondas milimétricas.
Ventajas:
-Control estricto de la tolerancia
-Diseño estándar y personalizado para elegir.
-Grado militar con chapado en oro de 1,27 um
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
-Productos y servicios de alta rentabilidad
Imagen detallada
-Grado militar con chapado en oro de 1,27 um
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
-Productos y servicios de alta rentabilidad

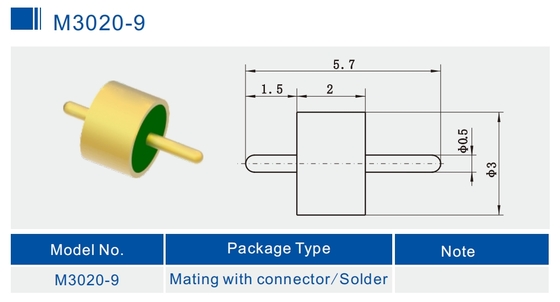

Imagen detallada
Unidad: mm
Lista de productos:
Catálogo-Sellos herméticos vidrio-metal.pdfM3020-9
| Opción de soldadura, acoplamiento y conexión | Serie JK de un solo pin de CC |
| Opción de soldadura, acoplamiento y conexión | Serie JK de un solo pin de CC |
| Opción de soldadura, acoplamiento y conexión | Serie JK de un solo pin de CC |
| Opción de soldadura y conexión | Serie no estándar JK de un solo pin de CC |
| Opción de soldadura y conexión | Serie no estándar JK de un solo pin de CC |
| Opción de soldadura y conexión de cabeza de clavo | Encabezado de pines múltiples Serie JMC |
|
1-9 pines con opción de 1-3 filas
|
Dimensiones personalizadas |
| Bienvenido |
NOTA: |
Tenemos más de 100.000 tipos de
Conectores de sellado hermético vidrio-metal, si no se encuentra el conector que está utilizando, contáctenos con sus datos.
