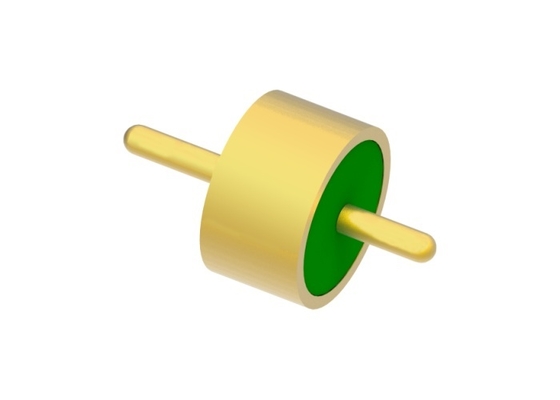

Conectores de sellado de vidrio a metal de radio completo para embalajes herméticos M2816-7
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| Resaltar: | Conectores de sellado de vidrio de transmisión de RF,Conectores de sellado de vidrio de embalaje hermético |
||
Radio CompletoConectores de sellado vidrio-metal, pasamuros de CC para encapsulado hermético
Radio CompletoSellado vidrio-metal también se llama Aislador de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
 |
|
El vidrio con baja constante dieléctrica y baja pérdida dieléctrica se utiliza como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de hilo de oro, soldadura y acoplamiento, etc. Los aisladores de vidrio son pequeños, livianos, herméticos, de alta confiabilidad y se han generalizado en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Radio Completo Sellado vidrio-metal |
| Impedancia | RF |
| Tipo | Simple |
| Opciones de punta de pin | Radio Completo |
| Placa | Chapado en oro |
| Pasamuros de CC | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
7052 o 7070
Verde o Blanco
|
| VSWR | NA |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s |
| Tensión de resistencia | ≥300V |
| Resistencia de aislamiento | ≥2000MΩ para un solo pin, ≥1000MΩ para múltiples pines, |
| Temperatura de funcionamiento | -65℃~+260℃ |
Características:
-Hermético
-Calidad estable y alta confiabilidad
-Tamaño pequeño
-Ligero
-Unión de hilo de oro, soldadura y método de acoplamiento para elegir
Aplicación:
Amplio rango de uso de paquetes electrónicos, contramedidas electrónicas, misiles, satélites, radar y otros en el campo militar, aeroespacial, aviónica, automotriz y otros campos. Se puede utilizar con SMA, productos de ondas milimétricas.
Ventajas:
-Control estricto de la tolerancia
-Diseño estándar y personalizado para elegir.
-Grado militar con chapado en oro de 1,27 um
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
-Productos y servicios de alta rentabilidad
-Diseño estándar y personalizado para elegir.
-Grado militar con chapado en oro de 1,27 um
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
-Productos y servicios de alta rentabilidad

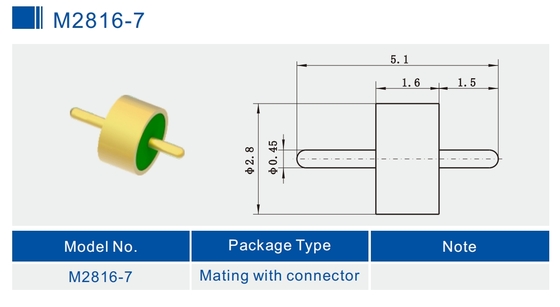

Imagen detallada
Unidad: mm
Lista de productos: Catálogo-Sellos herméticos vidrio-metal.pdf
| M2816-7 | Opción de soldadura, acoplamiento y unión |
| Serie estándar JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie no estándar JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie JK de un solo pin de CC | Opción de soldadura y unión |
| Serie estándar JK de un solo pin de CC | Opción de soldadura y unión |
| Serie no estándar JK de un solo pin de CC | Opción de soldadura y unión de cabeza de clavo |
|
Encabezado de múltiples pines Serie JMC
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Bienvenido |
NOTA:
Tenemos más de 100.000 tipos de Conectores de sellado hermético vidrio-metal, si no se encuentra el conector que está utilizando, contáctenos con sus datos.
