50 Ohm RF Conector Hemético de Vidrio a Metal Pin Único Sello M2516-71
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Enchapado: | Chapado en oro | Certificado: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Alfiler: | Alfiler |
| Vaso: | 7052,7070, DM308 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| paquete: | Sellos de vidrio a metal | Forma: | Sintering Glass to Kovar Metal Seal |
| Nombre de la marca: | ELT(Elite) | Tamaño: | se puede personalizar de acuerdo con sus requisitos |
| Resaltar: | Conector de pin único RF de 50 Ohm,Sello hermético de vidrio a metal,Conector de Sello M2516-71 |
||

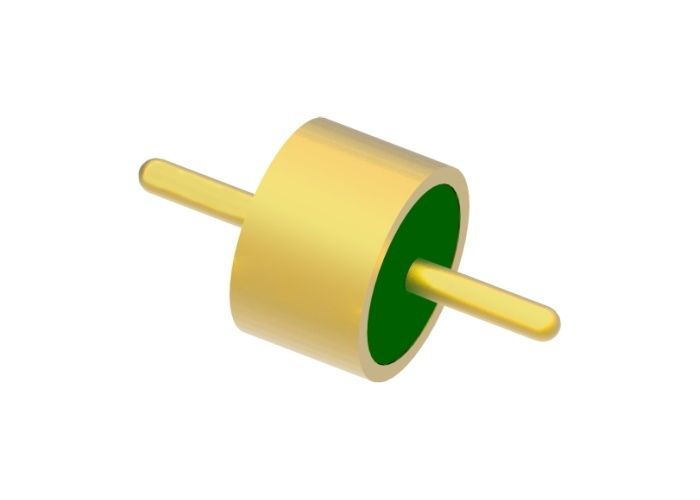

Sello hermético de vidrio a metal RF de pin único de 50 ohmios con superficie de unión de alambre de oro
Especificación de M2516-71:
| Nombre del producto | Sellos herméticos de vidrio a metal |
| Impedancia | RF de 50 ohmios |
| Tipo | 1 pin |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7052 o 7070 o DM308
Verde o blanco
|
| Rango de frecuencia | DC-18GHz |
| VSWR | 1.35 |
| Voltaje de resistencia | ≥500V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistencia de aislamiento | ≥2000MΩ |
| Temperatura de funcionamiento | -65°C~+260°C |
Características:
-Tamaño pequeño
-ligero
-Hermético
-Calidad estable y alta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación de paquetes electrónicos, satélites, radares y otros en los campos militar, de aviación, aeroespacial y automotriz. Se puede utilizar con SMA, productos de onda milimétrica.
Ventajas:
-Oro de 1.27um
-Estricto control de tolerancias
-Diseño estándar y personalizado a elegir.
-Productos y servicios de alta rentabilidad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados

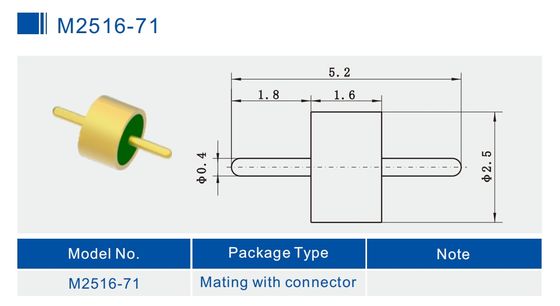

Imagen detallada (mm) de M2516-71
Catálogo-Sellos herméticos de vidrio a metal.pdf
Sellos herméticos de vidrio a metal RF/DC /Cabezales multipin /Conector también se llama Aislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, ligeros, herméticos, de alta fiabilidad y se han extendido en las industrias de fabricación de electrónica en los últimos años.
Lista de productos:
| Serie JM de pin único RF de 50Ω | Opción de acoplamiento por soldadura y unión |
| Serie estándar JM de pin único RF de 50Ω | Opción de acoplamiento por soldadura y unión |
| Serie JM no estándar de pin único RF de 50Ω | Opción de acoplamiento por soldadura y unión |
| Serie JK de pin único DC | Opción de soldadura y unión |
| Serie estándar JK de pin único DC | Opción de soldadura y unión |
| Serie JK no estándar de pin único DC | Opción de soldadura y unión de cabeza de clavo |
|
Serie JMC de cabezal multipin
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplia gama |
NOTA:
Tenemos más de 100.000 tipos de Conectores herméticos de vidrio a metal, si el conector que está utilizando no se encuentra, póngase en contacto con nosotros con sus detalles.
