Conector RF de un solo pin de 50 ohmios, sellado hermético vidrio-metal M2014-16-JH
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| Nombre de la marca: | ELT(Elite) | Size: | can be customized according to your requirement |
| Resaltar: | Conector de un solo pin con sellado vidrio-metal,Sellado vidrio-metal de 50 ohmios,Conector de un solo pin hermético |
||

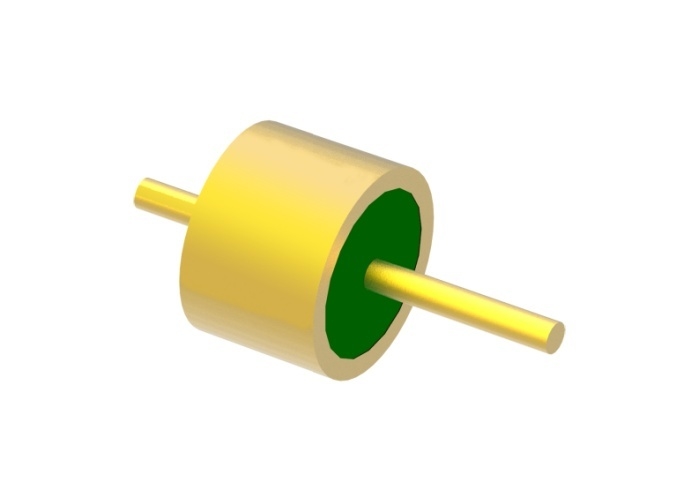

Pin único de 50 ohmios RF, sello hermético de vidrio a metal con superficie de unión de alambre de oro
Especificación de M2014-16-JH:
| Nombre del producto | Sellos herméticos de vidrio a metal |
| Impedancia | 50 ohmios RF |
| Tipo | 1 pin |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
7050 o 7070 o DM308
Verde o Blanco
|
| Rango de frecuencia | CC-18GHz |
| VSWR | 1.35 |
| Tensión de resistencia | ≥500V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistencia de aislamiento | ≥2000MΩ |
| Temperatura de funcionamiento | -65℃~+260℃ |
Características:
-Tamaño pequeño
-Ligero
-Hermético
-Calidad estable y alta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento para elegir
Aplicación:
Amplia gama de aplicaciones de paquetes electrónicos, contramedidas electrónicas, satélites, misiles, radar y otros en el campo militar, aviónica, aeroespacial y automotriz. Se puede utilizar con SMA, productos de ondas milimétricas.
Ventajas:
-Grado militar con chapado en oro de 1,27 um
-Estricto control de tolerancia
-Diseño estándar y personalizado para elegir.
-Alto productos y servicios rentables
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados

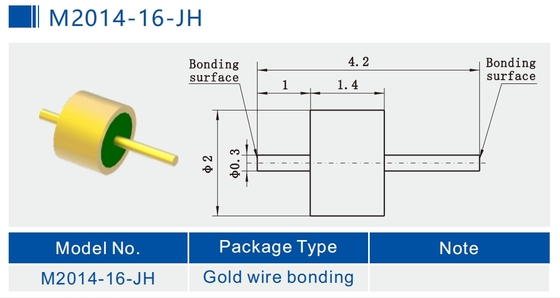

Imagen detallada (mm) de M2014-16-JH
Catálogo-Sellos-herméticos-de-vidrio-a-metal.pdf
Sellos herméticos de vidrio a metal RF/CC /Cabezales multipin /Conector también se llama Aislador de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de alimentación y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
El vidrio con baja constante dieléctrica y baja pérdida dieléctrica se utiliza como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc. Los aisladores de vidrio son pequeños, ligeros, herméticos, de alta fiabilidad y se han generalizado en las industrias de fabricación electrónica en los últimos años.
Lista de productos:
| Serie JM de un solo pin RF de 50Ω | Elección de soldadura, acoplamiento y unión |
| Serie estándar JM de un solo pin RF de 50Ω | Elección de soldadura, acoplamiento y unión |
| Serie no estándar JM de un solo pin RF de 50Ω | Elección de soldadura, acoplamiento y unión |
| Serie JK de un solo pin CC | Elección de soldadura y unión |
| Serie estándar JK de un solo pin CC | Elección de soldadura y unión |
| Serie no estándar JK de un solo pin CC | Elección de soldadura y unión de cabeza de clavo |
|
Cabezal multipin serie JMC
|
1-9 pines con elección de 1-3 filas |
| Dimensiones personalizadas |
Amplia gama |
NOTA:
Tenemos más de 100.000 tipos de Conectores de sellado hermético de vidrio a metal, si no encuentra el conector que está utilizando, contáctenos con sus datos.
