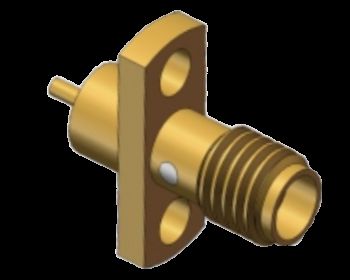

50 Ohm montado en brida SSMA / Mini SMA Conector coaxial de RF femenino hasta 18 GHz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF de la SSMA | Modelo: | Se aplicarán las siguientes medidas: |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-18GHz | Impedancia: | 50Ω |
| Tensión nominal: | 250V | DWV: | 750V |
| Resistencia de aislamiento: | ≥5000MΩ | Director central: | Aleación de cobre, chapada en oro. |
| Conductor exterior: | Aleación de cobre, chapada en oro. | Método de montaje: | Montaje de brida de 2 orificios |
| Aisladores: | PTFE | Muestras: | En stock, disponible |
| Resaltar: | Conector RF SSMA de 50 ohmios,Conector de RF femenino Mini SMA,Conector coaxial de RF SSMA |
||
Conector RF Microstrip SSMA / Mini SMA con Brida hasta 18 GHz
Especificaciones del Producto
| Atributo | Valor |
|---|---|
| Nombre del Producto | Conector RF SSMA Hembra para Microstrip |
| Modelo | SSMA-KFD2 |
| Rango de Frecuencia | 0.3MHz-18GHz |
| Impedancia | 50Ω |
| Voltaje Nominal | 250v |
| Voltaje de Prueba Dieléctrica (DWV) | 750V |
| Resistencia de Aislamiento | ≥5000MΩ |
| Conductor Central | Aleación de Cobre, Chapado en Oro |
| Conductor Exterior | Aleación de Cobre, Chapado en Oro |
| Método de Montaje | Montaje en Brida de 2 Agujeros |
| Aislantes | PTFE |
| Muestras | En Stock, Disponible |
Descripción General del Producto
Los conectores RF SSMA son versiones compactas del estándar de interfaz SMA, con un tamaño aproximado del 70% de los conectores SMA tradicionales. Estos conectores de alto rendimiento cuentan con:
- Tamaño compacto con capacidad de banda de frecuencia amplia
- Rendimiento mecánico y eléctrico superior
- Alta fiabilidad en aplicaciones exigentes
- Conexión roscada (10-36UNF-2)
- Impedancia característica de 50Ω
- Operación de frecuencia hasta 30GHz
Ideales para la transmisión de señales de microondas de alta precisión, los conectores RF SSMA se utilizan ampliamente en comunicaciones por microondas, equipos de medición, aeroespacial, radar y campos de la electrónica.
Disponemos de estructuras como conectores de cable crimpados, conectores de cable soldables, conectores de cable de sujeción, conectores de montaje en brida de 2 agujeros, conectores de montaje en brida de 4 agujeros, conectores de soldadura PCB de orificio pasante de 4 patas, conectores bulkhead, adaptadores SSMA en serie, adaptadores SSMA entre series.
Dimensiones de Interfaz
Dimensiones de Montaje en Brida de 2 Agujeros: SSMA-KFD2
Dimensión del contorno del conector RF SSMA Hembra de Aleación de Cobre con Montaje en Brida de 2 Agujeros (Unidad: mm)
Variaciones Disponibles
Ofrecemos modelos similares con:
- Carcasa de aleación de cobre o acero inoxidable
- Diferentes longitudes totales
- Varias longitudes de aislamiento/superficie convexa metálica
- Diferentes longitudes y diámetros de pin (0.88mm, 0.6mm, 0.5mm, 0.3mm, etc.)
Otros Modelos Similares o más Modelos, por favor consulte nuestro catálogo. Para cada modelo en nuestro catálogo, algunos los tenemos en stock, otros no hay stock, pero la mayoría podemos organizar la producción lo antes posible.
Aplicaciones
Xi'an Elite Electronic es un fabricante líder de soluciones de interconexión sistemática que presta servicio a:
- Sistemas aeroespaciales y de aviación
- Equipos de navegación y radar
- Sistemas de comunicación
- Instrumentos de medición
- Aplicaciones electrónicas
Nuestros productos de alta calidad utilizan los mejores materiales y procesos estrictos para garantizar la durabilidad y fiabilidad en entornos hostiles.
Embalaje y Envío
Embalaje: Cada conector RF SSMA con brida se empaqueta cuidadosamente en cartones protectores para garantizar un tránsito seguro.
Envío: Utilizamos servicios de mensajería fiables con números de seguimiento proporcionados para todos los envíos para garantizar una entrega rápida y segura.
