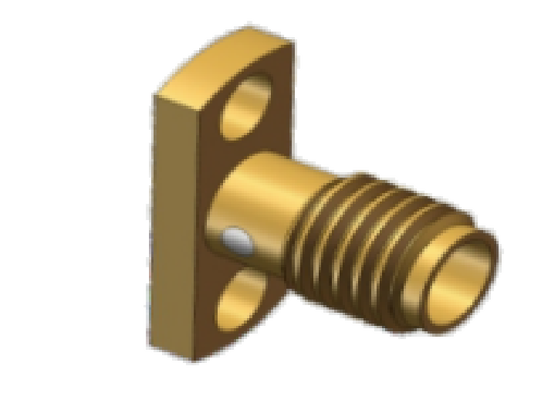

Aleación de cobre recubierta de oro SSMA Jack 2 agujeros montado en brida hasta 18 GHz Usado para sistemas de comunicación de microondas
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector Microstrip de montaje en brida hembra SSMA | Modelo: | SSMA-KFD131 |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-18GHz | Alojamiento: | Acero inoxidable, Pasivación |
| Contactos: | Aleación de cobre, palpado de oro | Aislante: | PTFE |
| Resistencia de aislamiento: | >5000MΩ | DWV: | 750V |
| Inminencia: | 50Ω | Temperatura: | -55℃～+125℃ |
| En stock: | Muestras en stock | Contactos: | Cobre de aleación, recubierto de oro |
| Impedancia: | 50Ω | ||
| Resaltar: | Conector RF SSMA Revestido de Oro,Conector de montaje de brida de aleación de cobre,Conector de comunicación de microondas de 18 GHz |
||
Descripción del producto:
|
Características eléctricas
|
||
|
Impedancia
|
50Ω
|
|
|
Rango de frecuencia
|
DC~18GHz
|
|
|
Voltaje nominal
|
250VRMS
|
|
|
Voltaje dieléctrico-resistencia
|
750VRMS
|
|
|
Resistencia de aislamiento
|
≥5000MΩ
|
|
|
|
Conductor exterior
|
Normal≤2.5mΩ
|
|
Conductor central
|
Normal≤4mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Recto | ≤1.3 | ≤1.35 | ≤1.4 | |
| Ángulo recto | ≤1.3 | |||
| Adaptador | ≤1.3 | ≤1.35 | ≤1.4 | |
| Otros | ≤1.3 |
La dimensión exterior del conector RF SSMA de aleación de cobre chapado en oro con montaje de brida Modelo: SSMA-KFD131
Aplicaciones:
Xi'an Elite Electronic es un fabricante líder de conectores y adaptadores RF, componentes de microondas/guía de ondas y ensamblajes de cables, que presta servicios en los campos aeroespacial, de aviación, de navegación, satelital, de radar y de comunicaciones durante más de 23 años.comunicaciones campos durante más de 23 años.
Personalización:
Servicios de personalización de productos para montaje de brida hembra SSMP según dibujo:
Nombre de la marca: ELT
MOQ: 200 piezas
Precio: Dependiendo de la cantidad
Por favor, envíenos el dibujo o los detalles y dejaremos que nuestro ingeniero organice la evaluación o le recomendaremos un modelo alternativo o le proporcionaremos nuestra solución.
También podemos suministrar personalización para los conectores comoSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, conectores Micro D,Cargas de RF, Antenas, Filtros, Divisores de Potencia, Acopladores...
Embalaje y envío:
Embalaje paraConector RF SSMA:
1 pieza/bolsa de plástico pequeña
10 piezas/bolsa de plástico más grande
100 piezas/caja de cartón
ElConector RF SSMAde montaje de brida viene empaquetado de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.
Para el envío, elConector RF SSMAde montaje de brida se coloca en una caja de cartón. Suministraremos el número de seguimiento después del envío.
