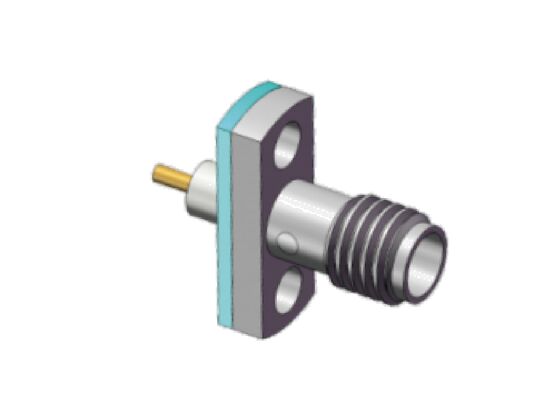

Montaje de brida de acero inoxidable impermeable Conector RF SSMA de 18 GHz con anillo de sellado para entornos hostiles
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Modelo: | SSMA(S)-KFD232G | Frecuencia: | CC ~ 18 GHz |
|---|---|---|---|
| Método de montaje: | Montaje de brida | Contacto Centro: | Aleación de cobre, chapado en oro. |
| Caparazón: | Acero inoxidable, Pasivación | Aislante: | PTFE |
| Género: | Femenino | Durabilidad: | 500 ciclos de apareamiento |
| Plazo de entrega: | 5-10 días hábiles para acciones | Personalización: | Según el dibujo |
| Resaltar: | Conector SSMA RF resistente al agua,Conector de montaje de brida de acero inoxidable,Conector RF de 18 GHz con anillo de sellado |
||
Descripción del producto:
El conector RF SSMA (mini SMA) es un conector coaxial RF miniaturizado acoplado a rosca, una variante compacta del conector RF SMA,diseñados para aplicaciones de ondas milimétricas de alta frecuencia y requisitos de montaje de alta densidad.
Método de acoplamiento e impedancia: Adopta un bloqueo de hilo de tono fino de 10-36 UNS; la impedancia característica estándar es de 50Ω.
Frecuencia de funcionamiento:El límite superior convencional es de 18 GHz, mientras que el modelo MSSM optimizado de Elite Electronics puede alcanzar los 40 GHz, superando con creces los 18 GHz de los conectores SMA estándar.lo que lo hace ideal para sistemas de ondas milimétricas.
Rendimiento eléctrico y mecánico: con una tensión de resistencia de aproximadamente 750 V y una resistencia de aislamiento ≥ 1000 MΩ; presenta una baja resistencia de contacto para conductores centrales/exteriores (normalmente ≤ 5 mΩ para el conductor central y ≤ 2 MΩ para el conductor central).5 mΩ para el conductor exterior); la durabilidad típica del apareamiento es de 500 ciclos; el rango de temperatura de funcionamiento es generalmente de -40°C a +125°C.
Construcción y materiales: Ocupa aproximadamente el 70% del volumen de un conector SMA; el contacto central es en su mayoría una aleación de cobre recubierta de oro, el aislante es comúnmente PTFE,y la carcasa es de aleación de cobre dorada o acero inoxidableAdemás, Elite Electronics también ofrece conectores RF SSMA con rendimiento de sellado hermético e impermeable.
Configuración de montaje:Disponible en una variedad de formas, incluidos los tipos de ángulo recto / recto, montaje de brida, soldadura de PCB y versiones de crimp de cable.
Parámetros técnicos:
| Modelo | Se aplicarán las siguientes medidas: |
| Método de montaje | Montura de la brida |
| Centro de contacto | Cobre de aleación, recubierto de oro |
| Vivienda | Acero inoxidable, pasivación |
| El aislante | PTFE |
| Frecuencia | DC ~ 18 GHz |
| Durabilidad | 500 ciclos de apareamiento |
| Sexo | Mujeres |
| Personalización | Según el dibujo |
Dimensión de contorno del montaje de brida SSMA impermeable:
Se aplicará el método de ensayo de la norma ISO/IEC 1704:2008 para determinar el valor de las emisiones de gases de efecto invernadero.Se aplicarán las siguientes medidas:
Aplicaciones:
las áreas aeroespaciales,los archivos de ensayo y medición,Comunicación por microondas,Equipos electrónicos médicos,Electrónica industrial y diseño de PCB de alta densidad.
Personalización:
Elite Electronics SSMA RF Connector Series incluye conectores de montaje de brida RF SSMA, conectores de cable mini SMA y conectores de montaje de PCB SSMA a través de agujeros, que ofrecen fiables,soluciones de conectividad RF de alto rendimiento adaptadas a sus necesidades exactas.
Ofrecemos términos de pago flexibles que incluyen T / T y L / C, y nuestra capacidad de suministro escalable se puede personalizar completamente a sus requisitos específicos, asegurando el cumplimiento de los pedidos a tiempo.Seleccione los conectores de RF SSMA de Elite Electronics para una conexión coherente, rendimiento fiable y soluciones a medida diseñadas para satisfacer sus demandas de aplicación únicas.
MOQ de personalización de SSMA: 200 piezas
Embalaje y envío:
Embalaje:
Los conectores RF Elite Electronics SSMA están empaquetados con soluciones de protección líderes en la industria, diseñadas específicamente para proteger componentes de precisión durante el tránsito internacional.Cada conector RF Elite SSMA está sellado individualmente en bolsas ESD antiestáticas, evitando eficazmente el daño por descarga electrostática (ESD), la humedad y la intrusión de polvo para preservar la integridad del componente y el rendimiento original.los conectores se colocan en rígido, cartones amortiguados con amortiguación, que mitigan de manera eficiente el impacto, las vibraciones y la presión externa durante el manejo, la clasificación y el transporte a larga distancia.Todo el embalaje está claramente marcado con información detallada del producto, incluido el número de modelo, las especificaciones técnicas y la cantidad exacta para permitir una gestión de inventario simplificada, la identificación rápida de los productos y la recepción sin complicaciones para los clientes de todo el mundo,optimización de toda la experiencia de la cadena de suministro.
Envío:
Proporcionamos soluciones de envío fiables y globales para la entrega rápida y segura de nuestros conectores RF SSMA.Todos los pedidos se envían a través de transportistas logísticos internacionales de confianza con seguimiento completo en tiempo real disponible para una visibilidad completa del envío.Nuestros conectores RF SSMA son manejados como componentes electrónicos frágiles con cuidado especializado durante todo el proceso de envío para eliminar daños en el tránsito y garantizar la puntualidad,Entrega en perfecto estado.
Elite Electronics se asocia con compañías de logística internacionales de primer nivel para manejar todos los pedidos de conectores RF de SSMA,proporcionando una funcionalidad completa de seguimiento en tiempo real las 24 horas, los 7 días de la semana, que ofrece una visibilidad completa del envío desde nuestro almacén hasta su destino final, lo que le permite controlar el progreso de sus pedidos en cualquier momento y en cualquier lugar.
Preguntas frecuentes:
P1: ¿Cuál es la marca del conector RF SSMA?
R1: El conector RF SSMA tiene la marca ELT.
P2: ¿Dónde se fabrica el conector RF SSMA?
R2: El conector RF SSMA se fabrica en la ciudad de Xi'an, China.
P3: ¿Qué certificaciones tiene el conector RF?
A3: El conector RF está certificado con ISO9001 e ISO14001.
P4: ¿Cuál es la cantidad mínima de pedido y los detalles del embalaje para el conector RF SSMA?
R4: La cantidad mínima de pedido es de 50 piezas. El embalaje es de 10 piezas por bolsa y 100 piezas por cartón.
P5: ¿Cuáles son los plazos de entrega y los plazos de pago para el pedido del conector RF SSMA?
R5: El tiempo de entrega es de 5-10 días laborables para pedidos en stock. Los términos de pago aceptados son T/T o L/C.
