N Conector coaxial de mampara de radio con microstripe
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Tipo RF Conector coaxial de N | El revestimiento: | Las demás: |
|---|---|---|---|
| Sexo: | Mujeres | Rango de frecuencia: | DC~11GHz |
| Modelo: | N-KYD17 | Impedancia: | 50Ω |

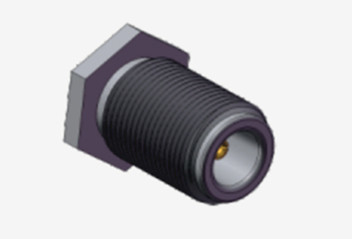

N Conector coaxial de mampara de radio con microstripe
Los conectores tipo N cuentan con interfaces roscadas que garantizan un acoplamiento seguro, combinado con una resistencia a las vibraciones excepcional y un rendimiento eléctrico optimizado.Mientras que su rango de frecuencia típico se extiende hasta 11 GHz, nuestros modelos avanzados soportan operaciones de hasta 18 GHz.Estos conectores demuestran una amplia compatibilidad con varios tipos de cables RF y se utilizan ampliamente en industrias como la ingeniería aeroespacial, sistemas de radar, tecnología de microondas, telecomunicaciones digitales y equipos de ensayo de alta frecuencia.
Ofrecemos conectores y adaptadores de tipo N totalmente personalizables adaptados a diversas especificaciones.Nuestras soluciones pueden ser diseñadas con precisión para satisfacer sus necesidades de aplicación únicas.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | El bronce,
Las demás: |
| Mujeres | El bronce de fósforo,
Las demás: |
|
| Contacto resistente | Fósforo Bronce | Las demás: |
| Conchas / Casas | Acero inoxidable de latón |
Las demás: |
| Clampada de cable | Las demás | Las demás: |
| El aislante | PTFE | |
| Envases | El caucho de silicona | |
| Durabilidad | 500 ciclos | |

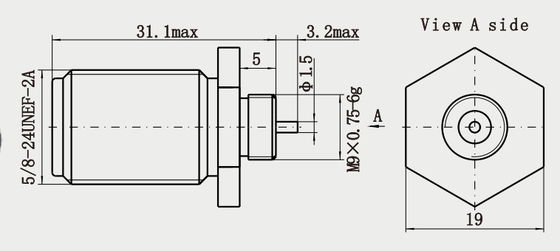

Dibujo detallado
Características:
1Compatibilidad y flexibilidad
Apto para una variedad de cables: puede combinar cables semiflexibles, cables semirrígidos, cables flexibles, etc., cubriendo diferentes escenarios de aplicación (por ejemplo, instrumentos de ensayo, estaciones base,sistemas de radar).
Personalización: el tipo de interfaz, el rango de frecuencia, el material (por ejemplo, acero inoxidable resistente a la corrosión), el tratamiento de la superficie (por ejemplo, dorado, con rodio) se pueden personalizar de acuerdo con los requisitos.
2Escenarios típicos de aplicación
Campo de comunicación: comunicación de microondas, comunicación por satélite, estación base 5G/6G, enlace de fibra a antena.
Prueba y medición: Interfaz RF del analizador de red vectorial, el analizador de espectro, el generador de señal y otros equipos.
Defensa y Aeroespacial: sistemas de radar, equipos de guerra electrónica, comunicaciones aéreas, sistemas de guía de misiles.
Investigación industrial y científica: experimentos de RF, pruebas de dispositivos de microondas, transmisión de alta velocidad en centros de datos de alto rendimiento.
Aplicaciones:
1Defensa y aeroespacial
Sistemas de radar: se utilizan para conectar módulos de transceptores de radar y antenas, adaptándose a las necesidades de transmisión de señales de alta potencia y alta frecuencia14.
Equipo de guerra electrónica: En los sistemas militares de comunicación y interferencia, los conectores N proporcionan conexiones confiables que son resistentes a las vibraciones, a prueba de agua y a prueba de polvo14.
Equipo de aviónica: utilizado en sistemas de comunicación y navegación aéreos, adaptado a temperaturas extremas y entornos de choque mecánico14.
2Industria e Investigación
Experimentos de microondas y I+D de RF: Apoyo a las pruebas de señales de alta frecuencia e integración de equipos en entornos de laboratorio, como el diseño de antenas y el análisis de materiales14.
Centros de datos de alto rendimiento: para enlaces RF de alta velocidad entre servidores y dispositivos de comunicación para garantizar la integridad de la señal4.
Catálogo del producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Guía de ondas al adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNCConectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalaje y entrega:
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
