N Conector RF de mamparo femenino con microstrip con M10X1
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector coaxial RF de tipo N | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Rango de frecuencia: | DC~11GHz |
| Modelo: | N-KYD6 | Sexo: | Mujeres |

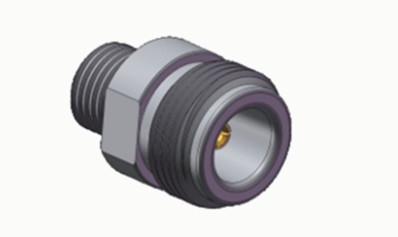

N Conector RF de mamparo femenino con microstrip con M10X1
Los conectores de tipo N son interfaces coaxales roscadas de ingeniería de precisión, conocidas por su excepcional resistencia a las vibraciones, rendimiento eléctrico optimizado y capacidades de frecuencia extendidas.Mientras que los modelos estándar suelen soportar hasta 11 GHz, nuestras configuraciones avanzadas alcanzan anchos de banda operativos de hasta 18 GHz.Estos conectores versátiles mantienen la integridad de la señal en diversos tipos de cables RF y se utilizan ampliamente en ingeniería aeroespacial, redes de radar, telecomunicaciones de microondas, transmisión de datos digitales y plataformas de instrumentación de RF.Nos especializamos en el diseño de soluciones de tipo N a medida para abordar requisitos específicos de aplicación y desafíos ambientales.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás, de acero |
| Mujeres | Con un contenido de aluminio superior a 0,9 g/m2 | |
| Contacto resistente | Fósforo Bronce | Las partidas de las demás partidas de las demás partidas de las demás partidas de las demás partidas |
| Conchas / Casas | Acero inoxidable | Revestido de oro pasivación |
| Clampada de cable | Las demás | Las demás: |
| El aislante | PTFE | |
| Envases | El caucho de silicona | |
| Durabilidad | 500 ciclos | |

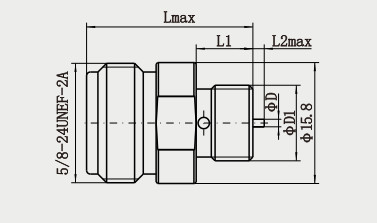

Dibujo detallado
Características:
1Amplia gama de adaptabilidad: Compatible con una amplia gama de cables RF (por ejemplo, cables semirrígidos, cables flexibles), puede convertirse con SMA, BNC, TNC y otros conectores a través de adaptadores,adecuado para equipos de microondas, aeroespacial, radar, instrumentación de ensayos y otros campos 245.
Control de alta potencia: adecuado para aplicaciones de RF de alta potencia, como estaciones base, transmisores, comunicaciones por satélite, etc., con una capacidad de potencia superior a la de los conectores pequeños (por ejemplo,BNC) 36.
2.Conveniente de manejar: la conexión roscada facilita el enchufe y desenchufe rápidos de forma manual o con herramientas, y algunos modelos admiten el método de enroscamiento sin soldadura4.
3- Problemas potenciales: debe prestarse atención a la compatibilidad de la impedancia (50Ω y 75Ω no pueden mezclarse), aumento de la reflexión debido al desgaste de la inserción y extracción,así como daños causados por uso indebido (como apretamiento excesivo) 35.
Aplicaciones:
1. Analista de red/analista de espectro: conecta el dispositivo en prueba (por ejemplo, antena, filtro) con el instrumento para admitir pruebas de ancho de banda amplio (0-18 GHz).
2Generador de señal/atenuador: transmite señales RF de alta precisión en pruebas de laboratorio o de campo.
Prueba en cuarto oscuro: construcción de enlace RF para el mapa de dirección de la antena y prueba EMC.
3- Red de televisión por cable: conexión de cable coaxial de 75Ω en transmisión de tronco (por ejemplo, sistema CATV), que admite la transmisión de señales analógicas/digitales.
4Transmisor de transmisión: puerto de salida de RF para el transmisor FM/UHF para soportar señales de transmisión de alta potencia.
Producción cinematográfica y televisiva: conexión del micrófono inalámbrico de la cámara, equipo de transmisión de vídeo (como transmisión de microondas).
Catálogo del producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Guía de ondas al adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNCConectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalaje y entrega:
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
