N Conector coaxial RF de bronce de acero inoxidable de 4 agujeros con micro cinta de latón
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector coaxial RF de tipo N | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Rango de frecuencia: | DC~11GHz |
| Modelo: | Se aplicará el procedimiento siguiente: | Sexo: | Mujeres |

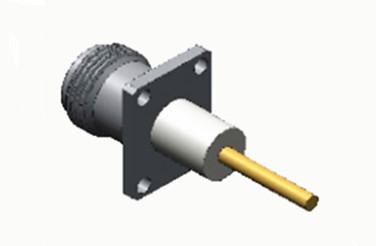

N Conector coaxial RF de bronce de acero inoxidable de 4 agujeros con micro cinta de latón
Los conectores de tipo N son interfaces coaxales roscadas de ingeniería de precisión, conocidas por su excepcional resistencia a las vibraciones, rendimiento eléctrico optimizado y capacidades de frecuencia extendidas.Mientras que los modelos estándar suelen soportar hasta 11 GHz, nuestras configuraciones avanzadas logran anchos de banda operativos de hasta 18 GHz. Estos conectores versátiles mantienen la integridad de la señal en diversos tipos de cables RF y se utilizan ampliamente en aviónica,sistemas aeroespaciales, redes de radar, telecomunicaciones de microondas, transmisión de datos digitales y plataformas de instrumentación de RF.Nos especializamos en el diseño de soluciones de tipo N a medida para abordar requisitos específicos de aplicación y desafíos ambientales.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás, de acero |
| Mujeres | Con un contenido de aluminio superior a 0,9 g/m2 | |
| Contacto resistente | Fósforo Bronce | Las partidas de las demás partidas de las demás partidas de las demás partidas de las demás partidas |
| Conchas / Casas | Acero inoxidable | Revestido de oro pasivación |
| Clampada de cable | Las demás | Las demás: |
| El aislante | PTFE | |
| Envases | El caucho de silicona | |
| Durabilidad | 500 ciclos | |

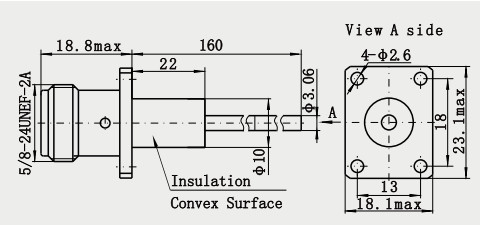

Dibujo detallado
Características:
1- Sellado y protección: la superficie de inserción está equipada con un anillo de sellado (por ejemplo, grado IP67), con capacidad a prueba de polvo e agua, adaptándose al ambiente exterior o húmedo25.
2Resistencia a las intemperieres: puede funcionar de forma estable en condiciones extremas como altas temperaturas, bajas temperaturas, corrosión, etc., y tiene una larga vida útil23.
3Amplio rango de adaptabilidad: compatible con una variedad de cables de RF (como cables semirrígidos, cables flexibles), se puede convertir con SMA, BNC, TNC y otros conectores a través del adaptador,adecuado para equipos de microondas, aeroespacial, radar, instrumentos de ensayo y otros campos245.
4- Alta potencia: adecuado para aplicaciones de alta potencia en RF, como estaciones base, transmisores, comunicaciones por satélite, etc., con una capacidad de potencia superior a los conectores pequeños (como BNC) 36
Aplicaciones:
1. Redes de televisión por cable: Conecta un cable coaxial de 75Ω en transmisiones troncales (por ejemplo, sistemas CATV) para admitir la transmisión de señales analógicas / digitales.
2Transmisor de transmisión: puerto de salida de RF para el transmisor FM/UHF para soportar señales de transmisión de alta potencia.
3Producción cinematográfica y televisiva: conexión del micrófono inalámbrico de la cámara, equipo de transmisión de vídeo (como transmisión de microondas).
4Equipo de microondas: Transmite señales de microondas de alta potencia en hornos de microondas, equipos de calefacción de RF.
5Detectores de radar: conexión frontal de RF para radar de prevención de colisiones de automóviles, radar meteorológico.
Aceleradores de partículas/Resonancia magnética nuclear: Transmisión de señales de control de alta frecuencia o energía de RF en equipos de investigación científica.
Catálogo del producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Guía de ondas al adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNCConectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalaje y entrega:
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
