N Conector coaxial RF de brida de 4 agujeros femenino con microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de cable coaxial RF de tipo N | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50 ohmios | Rango de frecuencia: | DC~11GHz |
| Tipo de cable: | .141, SFT-50-3-1 | Sexo: | Mujeres |
| El material: | de bronce |

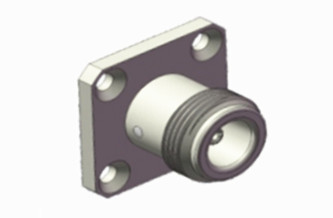

N Conector coaxial RF de brida de 4 agujeros femenino con microstrip
Los conectores de tipo N son conectores coaxiales de acoplamiento roscado, que poseen una excelente capacidad antivibración y características eléctricas.Estos conectores son adecuados para varios tipos de cables de RF y se utilizan comúnmente en la aviación, aeroespacial, radar, comunicaciones inalámbricas, médicas, de microondas y digitales, así como instrumentos de ensayo y medición.Proporcionamos servicios de personalización para diferentes tipos de conectores N y adaptadores de acuerdo con los requisitos específicos de los clientes, incluidas las opciones de montaje en ángulo recto o recto, en brida o en mamparo.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás, de acero |
| Mujeres | Con un contenido de aluminio superior a 0,9 g/m2 | |
| Contacto resistente | Fósforo Bronce | Las partidas de las demás partidas de las demás partidas de las demás partidas de las demás partidas |
| Conchas / Casas | Acero inoxidable | Revestido de oro pasivación |
| Clampada de cable | Las demás | Las demás: |
| El aislante | PTFE | |
| Envases | El caucho de silicona | |
| Durabilidad | 500 ciclos | |

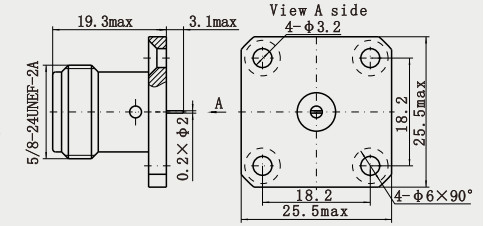

Dibujo (mm) de N Conector coaxial RF de brida de 4 agujeros femenino con microstrip
Características:
1. Alta protección: la carcasa está hecha generalmente de material metálico con un buen rendimiento de protección electromagnética,que pueda prevenir eficazmente la influencia de las interferencias electromagnéticas externas en la transmisión de la señal y garantizar la estabilidad y fiabilidad de la señal.
2Fuerte durabilidad: después de un tratamiento y pruebas especiales, puede funcionar de forma estable en condiciones ambientales adversas (como alta temperatura, baja temperatura, humedad, etc.).) y tiene una larga vida útil.
3La impedancia característica es opcional: la impedancia característica tiene principalmente dos tipos, 50Ω y 75Ω, de los cuales 50Ω se utiliza ampliamente en comunicaciones móviles, datos inalámbricos, sistemas de llamada, etc.y 75Ω se utiliza principalmente en el sistema de televisión por cable.
Aplicaciones:
1Sistema de comunicación de aeronaves: En el sistema de comunicación de aeronaves, satélites y otras aeronaves,Los conectores de tipo N se utilizan para conectar varios equipos de comunicación y antenas para realizar la comunicación entre la aeronave, centro de control en tierra y otras aeronaves.Sus características antivibración y antichoque pueden adaptarse al entorno complejo de la aeronave en el proceso de vuelo y garantizar el funcionamiento estable del sistema de comunicación.
2Sistema de radar: en el sistema de radar en el campo aeroespacial, los conectores de tipo N se utilizan para conectar transmisores de radar, receptores, antenas y otros componentes para transmitir señales de radar.Como el sistema de radar necesita trabajar en un entorno electromagnético complejo, el rendimiento de blindaje del conector requiere un alto rendimiento.La cubierta metálica del conector tipo N puede prevenir eficazmente las interferencias electromagnéticas externas y garantizar la transmisión normal de las señales de radar.
Categoría de producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Conector RF MCX/MMCX |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conector RF SMP/SSMP |
| Conector de RF SMA/SSMA |
| Sellos herméticos de vidrio a metal |
| Guía de ondas al adaptador coaxial |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNCConectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalaje y entrega:
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conectores, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
