Flanca de 4 agujeros de la serie N Coaxial RF femenino para aplicaciones de comunicación
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Tipo RF Conector coaxial de N | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Rango de frecuencia: | DC~11GHz |
| Modelo: | No se aplicará ninguna restricción de seguridad. | Sexo: | Mujeres |
| Resistencia al aislamiento: | ≥ 500MΩ | ¿Qué es eso?: | ≤ 13 |
| Resaltar: | Conector coaxial RF N hembra,Conector coaxial RF de brida de 4 orificios |
||

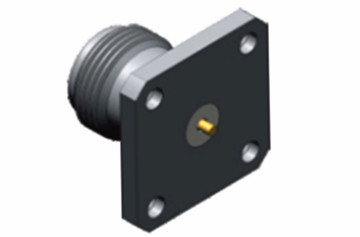

Flanca de 4 agujeros de la serie N Coaxial RF femenino para aplicaciones de comunicación
Los conectores de tipo N pertenecen a los conectores coaxiales de acoplamiento roscado, que cuentan con una excelente capacidad antivibración y características eléctricas.Pero también podemos ofrecer productos con un rango de frecuencia extendido de hasta 18GHzEstos conectores son compatibles con varios tipos de cables de RF y se utilizan ampliamente en campos como la aviación, el aeroespacial, el radar, el microondas y las comunicaciones digitales.así como instrumentos de ensayo y mediciónProporcionamos servicios personalizados para diferentes tipos de conectores y adaptadores N de acuerdo con los requisitos específicos de los clientes, incluidos los tipos de ángulo recto o recto,opciones de montaje en brida o mamparo.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | El bronce,
Las demás: |
| Mujeres | El bronce de fósforo,
Las demás: |
|
| Contacto resistente | Fósforo Bronce | Las demás: |
| Conchas / Casas | Acero inoxidable |
Las demás: |
| Clampada de cable | Las demás | Las demás: |
| El aislante | PTFE | |
| Envases | El caucho de silicona | |
| Durabilidad | 500 ciclos | |

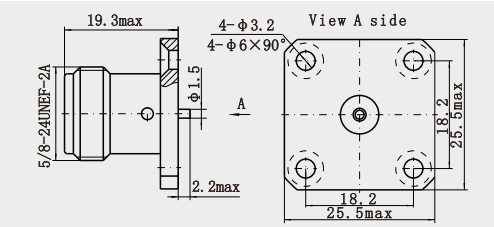

Dibujo detallado
Características:
1. Conexión roscada: Esta es la característica externa más destacada de los conectores de tipo N,con un valor de las instalaciones de ensamblaje superior a 20 W, pero no superior a 20 W,Este tipo de conexión no sólo es fuerte, sino también fácil de manejar y se puede conectar y desconectar rápidamente,que lo hace adecuado para escenarios que requieren conexiones y desconexiones frecuentes.
2. Varias formas y métodos de terminación: Hay varias formas, tales como tipo recto o de ángulo recto, tipo de brida de 4 agujeros, tipo de prensado, tipo de mamparo, tipo de panel de 2 agujeros, tipo de panel de 4 agujeros,o tipo sin cargaLos métodos de terminación también son más abundantes, incluidos el snap-in/weld, snap-in/weld (contacto estático), crimp/weld, tipo de campo reemplazable, tipo soldado o soldadura/soldadura.
Aplicaciones:
1Sistema de televisión por cable: En la red de televisión por cable, los conectores N se utilizan comúnmente para conectar cables coaxiles y varios equipos, como cajas de TV, amplificadores de frente, distribuidores de ramas, etc.Los conectores de 75Ω N se utilizan comúnmente en el sistema de televisión por cable, lo que puede garantizar una transmisión de alta calidad de las señales de vídeo y reducir la distorsión y la interferencia de la señal.
2Transmisor de radio y televisión: en el equipo transmisor de un transmisor de radio y televisión, se utiliza un conector de tipo N para conectar el transmisor, el sintonizador de antena,un alimentador y otros componentes para transmitir señales de RF a la antena del transmisor para realizar la transmisión de programas de radio y televisiónSu buen rendimiento eléctrico y su estabilidad mecánica pueden garantizar el funcionamiento fiable del equipo de transmisión y la transmisión estable de señales.
Catálogo del producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Guía de ondas al adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalaje y entrega:
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
