Datos del producto:
Pago y Envío Términos:
|
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Resaltar: | Conector coaxial RF de 2 agujeros con brida,Conector coaxial del RF del tablero del PWB,Conector coaxial RF de sello hermético SBMA |
||

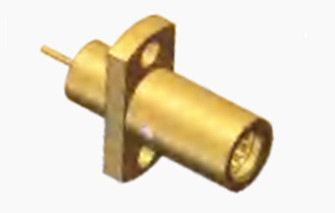

SBMA Sello hermético Femenino Flange RF coaxial de 2 agujeros para placa de PCB
La serie SBMA representa una iteración compacta de los conectores coaxiales de la serie BMA, también con funcionalidad de mate ciego.satisfacer eficazmente las demandas de miniaturización y modularidad de los dispositivos de microondas.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohmios | |
| Rango de frecuencia | CC~40 GHz | |
| Válvulas de tensión | 170 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 500 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 2000 MOhm | |
| Resistencia de contacto | El conductor externo | El valor de la ayuda será igual o superior a: |
| Conducción central | Se trata de los siguientes elementos: | |
| VSMR | No más1.25 | |
| Pérdida de inserción | ≤ 0,30 dB | |

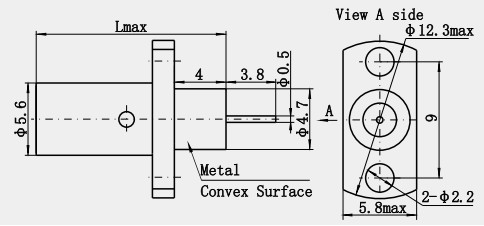

Detalle del producto
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.6N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -65 a +165 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Características:
1- La miniaturización:
Desarrollado sobre la base del producto BMA, se trata de una versión miniaturizada del mismo con una mayor densidad de instalación para aplicaciones con requisitos de espacio estrictos.
2. Alto grado de estandarización:
De acuerdo con la producción estándar, el tamaño del producto, el rendimiento y otras normas claras,para garantizar la compatibilidad e intercambiabilidad entre los conectores SBMA producidos por diferentes fabricantes.
Aplicación:
Instrumentos de ensayo y medición:
En equipos electrónicos de ensayo y medición, tales como analizadores de espectro, analizadores de red, generadores de señales, etc.Es necesario utilizar conectores de RF para conectar el equipo bajo cables de ensayo o de ensayo.Los conectores SBMA tienen un rendimiento superior para garantizar la transmisión precisa de las señales de prueba y mejorar la precisión y fiabilidad de los resultados de los ensayos.
Su alto grado de estandarización facilita la compatibilidad de la interfaz con otros equipos de ensayo, lo que facilita a los usuarios la integración y ampliación del sistema.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
