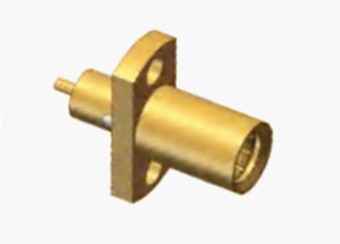

Conector RF de montaje de brida femenina SBMA de alto rendimiento para PCB
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Resaltar: | Conector de PCB RF,Conector RF montado en brida femenina SBMA,Conector RF de alto rendimiento |
||
Conector RF de montaje de brida femenina SBMA de alto rendimiento para PCB
La serie SBMA constituye una variante reducida de los conectores coaxales de la serie BMA, conocidos por su funcionalidad de mate ciego.,perfectamente alineados con las necesidades de miniaturización y modularidad de los dispositivos de microondas.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohmios | |
| Rango de frecuencia | CC~40 GHz | |
| Válvulas de tensión | 170 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 500 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 2000 MOhm | |
| Resistencia de contacto | El conductor externo | El valor de la ayuda será igual o superior a: |
| Conducción central | Se trata de los siguientes elementos: | |
| VSMR | No más1.25 | |
| Pérdida de inserción | ≤ 0,30 dB | |

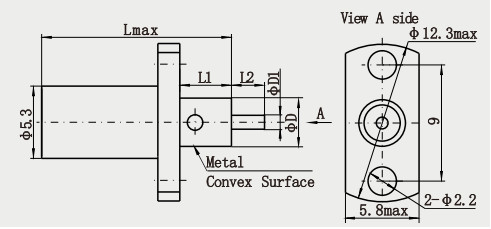

Detalle del producto
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.6N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -65 a +165 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Características:
1Función de apareamiento ciego:
Se trata de una especie de conector de acoplamiento ciego, adecuado para acoplamiento ciego de chasis y gabinetes, que se puede conectar y desconectar rápidamente sin necesidad de una alineación precisa,que favorece la modularización reducida y el montaje rápido de radares y otros sistemas completos, y mejora la eficiencia del montaje.
2. Alto grado de estandarización:
De acuerdo con la producción estándar, el tamaño del producto, el rendimiento y otras normas claras,para garantizar la compatibilidad e intercambiabilidad entre los conectores SBMA producidos por diferentes fabricantes.
Aplicación:
El campo aeroespacial:
Los sistemas de aviónica en aeronaves requieren el uso de un gran número de conectores de RF para conectar varios dispositivos electrónicos, como sistemas de comunicación, sistemas de navegación, sistemas de radar, etc.Con su miniaturización, ligero y de alto rendimiento,Los conectores SBMA pueden cumplir con los estrictos requisitos para los conectores en el campo aeroespacial y proporcionar conexiones confiables para los dispositivos electrónicos de la aeronave.
En las naves espaciales, también se pueden utilizar para conectar equipos electrónicos en varias partes de la nave espacial para garantizar la transmisión de señales y el funcionamiento normal de los equipos en el entorno espacial.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
