Conector coaxial RF de ángulo derecho masculino para cable RG316
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de TNC RF | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Norma de diseño: | Se aplican los siguientes requisitos: |
| Material de contacto: | Latón, BeCu | Durabilidad: | 500 ciclos |
| El tipo: | Ra | Aplicación: | RF |
| Sexo: | Hombre | ||
| Resaltar: | Conector coaxial TNC masculino de RF,Conector coaxial RF de ángulo recto,Conector coaxial de cable RF RG316 |
||

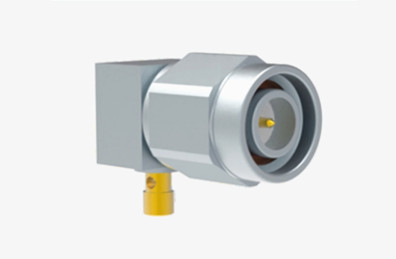

Conector coaxial RF de ángulo derecho masculino para cable RG316
La serie TNC representa una adaptación roscada del conector BNC, que se distingue por su mecanismo de acoplamiento de roscado y su diseño compacto, roscado e impermeable.Mantiene una impedancia constante de 50 ohms en un amplio espectro de frecuencias de CC a 11 GHzEsta serie ofrece dos variantes: polaridad estándar y polaridad inversa, para satisfacer diversas necesidades de conexión.estos conectores pueden no alcanzar los niveles de rendimiento de las alternativas de calidad industrial premiumSin embargo, sobresalen en numerosos escenarios de uso comercial. Con una fuerte presencia en la conectividad de antenas, los conectores TNC desempeñan un papel fundamental en aviónica, defensa, sistemas de comunicación,y sectores industriales más ampliosAdemás, la polaridad inversa y las variantes de 75 ohmios amplían aún más su aplicabilidad en diferentes industrias.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

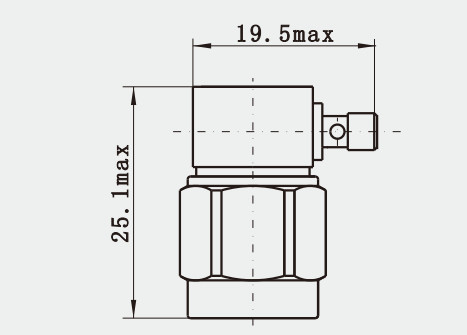

Dibujo detallado deConector coaxial RF de ángulo derecho masculino para cable RG316 :
Unidad: ((mm)
Características:
1. Conexión roscada estable: La conexión roscada es más fuerte y fiable que la conexión tipo snap,que garantiza una conexión estable en un entorno de alta vibración y no es fácil de desconectar accidentalmente.
2Diseño antiaflojamiento: el conector roscado tiene una función de autobloqueo, que evita efectivamente que el conector se afloje y mejora la fiabilidad de la conexión,adecuado para aplicaciones que requieren un enchufe y desenchufe frecuentes
Aplicación:
Antenna de medición de navegación por satélite: el conector de RF de la antena de medición de navegación por satélite es principalmente un conector TNC.que puede realizar mediciones y posicionamiento de precisión a nivel de centímetros en entornos exteriores complejosPor ejemplo, el conector TNC conecta la antena de medición de navegación por satélite y el equipo externo, transmite señales inalámbricas y suministra energía en las escenas de mapeo geodésico, encuesta oceánica,encuesta de canales, encuesta de dragado, monitoreo sísmico, monitoreo de deformación del puente, monitoreo de deslizamientos de tierra, operación automática del muelle y así sucesivamente.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
