BMA Casilla de acero inoxidable masculino de 2 agujeros con conector coaxial RF de brida
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| Resaltar: | Conector coaxial RF de 2 agujeros con brida,Conector coaxial de RF BMA,Conector coaxial de RF masculino |
||

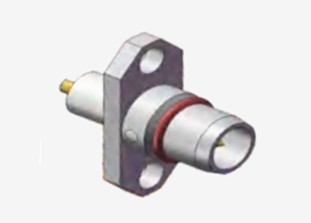

BMA Casilla de acero inoxidable masculino de 2 agujeros con conector coaxial RF de brida
Los conectores de la serie BMA cumplen con la norma IEC1169-33 y están diseñados como conectores ciegos.Incorporan un diseño innovador de láminas de resorte que garantiza un contacto confiable y un excelente rendimiento mecánico y eléctricoEstos conectores ofrecen las ventajas de las capacidades de flotación axial y radial, ocupan un espacio mínimo por conector y son ligeros.Son adecuados para su uso en aplicaciones blind mate con chasis y gabinetes, por lo que se utilizan comúnmente en conexiones de módulos para el montaje de chasis y gabinetes.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohm | |
| Rango de frecuencia | DC ~ 4 GHz | |
| Válvulas de tensión | 500 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 1500 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 2,0 mOhm |
| Conducción central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

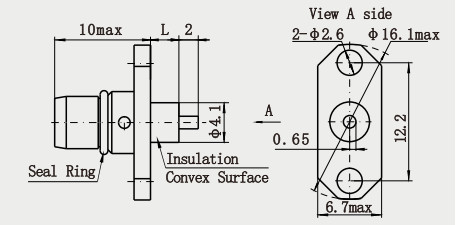

Detalle del producto:
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.58N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -45 a +155 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP67 |
Características:
1. Diseño estructural razonable: estructuralmente es la forma de empuje de la serie SMA, y la interfaz de interfaz adopta la interfaz de aire, este diseño ayuda a reducir el volumen y el peso del conector,manteniendo un buen rendimiento eléctrico.
2Alta fiabilidad: con una vida útil mecánica alta, generalmente de hasta 500 veces o más, puede garantizar la estabilidad y fiabilidad en el uso a largo plazo del proceso.
3Amplia gama de aplicaciones: adecuado para una variedad de conexiones de circuitos de microondas, especialmente para chasis, gabinetes, inserción y cierre ciegos,que contribuyen a la modularidad del radar y otros sistemas completos, ha sido ampliamente utilizado en el país y en el extranjero.
Aplicación:
1Dispositivos de Internet de las Cosas (IoT): Con el desarrollo del IoT, es necesario conectar a la red una gran cantidad de sensores y módulos de comunicación inalámbrica.Los conectores coaxales de RF de microstrip BMA se pueden usar para conectar el módulo de RF en dispositivos IoT con la placa base para realizar la comunicación inalámbrica y la transmisión de datos entre dispositivos, que proporciona una solución de conectividad confiable para aplicaciones de IoT.
2 Equipo médico: los conectores BMA también se utilizan en equipos de imágenes médicas, instrumentos de terapia de microondas y otros equipos médicos.se utiliza para transmitir señales de RF para excitar y recibir señales de resonancia magnética del cuerpo humanoLa miniaturización y las características de alto rendimiento contribuyen a la miniaturización y al diseño portátil de equipos médicos.que mejora la facilidad de uso y el efecto de diagnóstico del equipo médico.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
