Conector coaxial con alta fiabilidad BMA femenino de bronce de 4 agujeros
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | BMA RF Conector | El revestimiento: | Las demás: |
|---|---|---|---|
| Durabilidad: | 500 ciclos | Material de contacto: | Latón, BeCu |
| El material: | Las demás | Norma de diseño:: | IEC 60169-8 |
| El tipo: | Es recto. | Sexo: | Mujeres |
| Resaltar: | Conector coaxial RF de latón de alta fiabilidad,Conector coaxial de RF de latón BMA femenino |
||

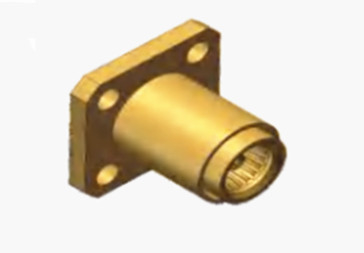

Conector coaxial con alta fiabilidad BMA femenino de bronce de 4 agujeros
Los conectores de la serie BMA, diseñados de conformidad con la norma IEC1169-33,introducir una innovadora configuración de láminas de resorte que garantice un contacto constante y una eficiencia mecánica y eléctrica excepcionalCaracterizados por su doble capacidad de flotar axial y radialmente, estos conectores optimizan la eficiencia del espacio y cuentan con una construcción ligera.que los hace especialmente adecuados para instalaciones a ciegas dentro del chasis y los gabinetesAmpliamente utilizados en conexiones modulares para conjuntos de chasis y gabinetes, facilitan una integración sin fisuras y un rendimiento confiable.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohm | |
| Rango de frecuencia | DC ~ 4 GHz | |
| Válvulas de tensión | 500 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 1500 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 2,0 mOhm |
| Conducción central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Detalle del producto:
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.58N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -45 a +155 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP67 |
Características:
1- Acoplamiento conveniente: el diseño estructural único permite acoplar el conector presionando el tapón en el enchufe a través de la presión, incluso cuando no está totalmente alineado, y además,una conexión confiable se realiza a través del diseño estructural único, que es fácil y rápido de operar y mejora la eficiencia de la instalación y el mantenimiento.
2Amplio rango de frecuencia de aplicación: De acuerdo con diferentes diseños y modelos, la frecuencia de funcionamiento de los conectores BMA puede abarcar un amplio rango, desde CC hasta decenas de gigahertz,que puede satisfacer las necesidades de transmisión de señales de RF en diferentes bandas de frecuencia.
Aplicación:
1. Aviónica: en sistemas de aviónica de aeronaves, tales como sistemas de comunicación, sistemas de navegación, sistemas de radar, etc.,se necesita un gran número de conectores coaxiles de RF para conectar una variedad de equipos electrónicos y antenasLos conectores coaxiles de micro-tiras RF femeninos BMA se caracterizan por su pequeño tamaño, peso ligero y excelente rendimiento.que puedan cumplir con los altos requisitos de los conectores en el ámbito aeroespacial.
2. carga útil por satélite: en la carga útil por satélite, como los transpondedores de satélites de comunicaciones, sensores de teledetección por satélite, etc.,también necesitan utilizar conectores coaxial de RF para conectar las líneas de transmisión de señales de RFLos conectores coaxial de micro-tiras RF femeninas BMA pueden proporcionar una transmisión de señal confiable y una buena resistencia al entorno espacial, para garantizar el trabajo normal de la carga útil del satélite.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
