Conector coaxial de RF recto femenino resistente al agua para aplicaciones de microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Resaltar: | Aplicaciones de microstrips Conector coaxial RF,Conector coaxial de RF recto femenino e impermeable,Conector coaxial de contacto RF de latón |
||

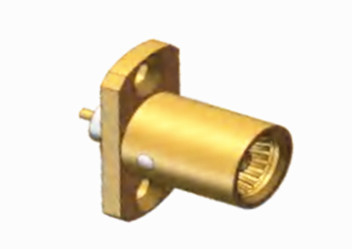

BMA Conector coaxial de RF recto de latón femenino e impermeable con microstrip
Los conectores de la serie BMA pertenecen a la categoría blind-mate, que cumplen con la norma IEC1169-33.garantizando un contacto fiable y unas excelentes propiedades mecánicas y eléctricasCon ventajas tales como flotar axial y radial, tamaño compacto, construcción ligera, sobresalen en aplicaciones de mate ciego dentro del chasis y los gabinetes.Estos conectores se utilizan con frecuencia para conexiones de módulos durante el montaje del chasis y el gabinete.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohm | |
| Rango de frecuencia | DC ~ 4 GHz | |
| Válvulas de tensión | 500 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 1500 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 2,0 mOhm |
| Conducción central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

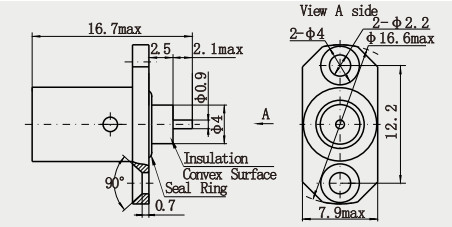

Detalle del producto:
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.58N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -45 a +155 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP67 |
Características:
1Excelente rendimiento mecánico y eléctrico: los conectores BMA tienen una baja resistencia al contacto entre los conductores internos y externos, una alta resistencia al aislamiento y un VSWR bajo,que puede garantizar la estabilidad y fiabilidad de la transmisión de señales.
2Amplia gama de aplicaciones: los conectores BMA se utilizan ampliamente en varias interconexiones en productos completos modularizados, como paneles de alta velocidad y planos de fondo de alta densidad,sistemas de señalización digital de alta velocidad, sistemas de radar de matriz en fase, planos de fondo de RF y conjuntos de planos de fondo, y así sucesivamente.
Aplicación:
Juega un papel importante en la comunicación, navegación, radar y otros sistemas de la aeronave,conexión de los equipos electrónicos y antenas de a bordo para garantizar la transmisión de información y los enlaces de comunicación durante el vueloDebido a su pequeño tamaño, peso ligero y rendimiento superior, puede cumplir con los estrictos requisitos de los conectores en el campo aeroespacial.
En las comunicaciones por satélite,El conector BMA se puede utilizar para conectar el equipo de comunicación en el satélite y el equipo en la estación de control en tierra para garantizar una comunicación estable entre el satélite y la tierra.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
