Conector coaxial de 2 agujeros de brida BMA femenino con conector de microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Resaltar: | Conector coaxial RF de 2 agujeros con brida,Conector de micro-tiras Conector coaxial de RF |
||

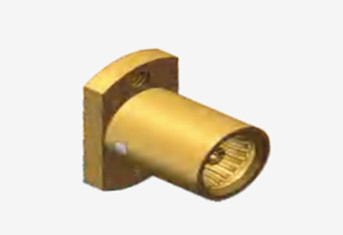

Conector coaxial de 2 agujeros de brida BMA femenino con conector de microstrip
La serie BMA representa una categoría de conectores de mate ciego, diseñados y fabricados de acuerdo con las normas IEC1169-33.Estos conectores aseguran un contacto confiable y demuestran propiedades eléctricas superioresSu principal ventaja es la capacidad de flotar tanto axialmente como radialmente, requiriendo un espacio mínimo entre los puntos de apareamiento y siendo ligeros.Esto los hace particularmente adecuados para aplicaciones de matado ciego dentro de los gabinetes del chasisLa serie BMA goza de un amplio uso en los módulos de conexión dentro de los gabinetes del chasis y ofrece compatibilidad para un rápido enlace y desenlace con sus homólogos internacionales.Se destacan en la conexión de cables coaxiles para equipos y instrumentos de radio.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohmios | |
| Rango de frecuencia | CC~18 GHz | |
| Válvulas de tensión | 250 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 1000 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 2oAX2mOhm |
| Conducción central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

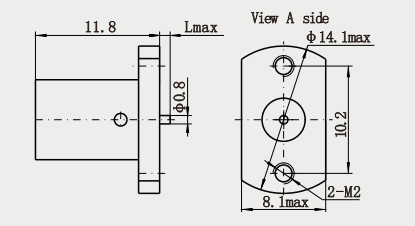

Detalle del producto
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.6N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -55 a +155 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Características:
1Excelente rendimiento mecánico y eléctrico: los conectores BMA tienen una baja resistencia al contacto entre los conductores internos y externos, una alta resistencia al aislamiento y un VSWR bajo,que puede garantizar la estabilidad y fiabilidad de la transmisión de señales.
2Conexión conveniente: La interfaz del conector BMA adopta la interfaz de aire, que se puede conectar y desconectar rápidamente sin usar herramientas, mejorando así la eficiencia de trabajo.
3. Muy personalizable: De acuerdo con los diferentes requisitos de aplicación, los conectores BMA se pueden personalizar con diferentes métodos de instalación y longitudes de cable para satisfacer los requisitos de uso específicos.
Aplicación:
1En la construcción de las estaciones base,se utiliza para conectar varios equipos de RF y sistemas de antenas para realizar la transmisión y recepción de señales y garantizar el funcionamiento estable de las redes de comunicaciónPor ejemplo, en las estaciones base 5G, los conectores BMA se pueden utilizar para conectar diferentes módulos y componentes para satisfacer los requisitos de transmisión de datos de alta frecuencia y alta velocidad.
Es adecuado para la conexión interna de equipos de comunicación inalámbrica, como teléfonos celulares, walkie-talkies, etc.Puede realizar una conexión fiable de señal de RF en un espacio limitado y garantizar la función normal de comunicación del equipo.
2. en equipos médicos, tales como ciertos equipos médicos de imagen, equipos de terapia de RF, etc.,Los conectores BMA se pueden utilizar para conectar equipos electrónicos y sensores relacionados para realizar la transmisión y procesamiento de señales.
En el sistema de control de automatización industrial, se utiliza para conectar el equipo de campo y el centro de control para realizar el monitoreo y control remotos.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
