Conector coaxial de alta performance BMA de latón con micro-tiras de RF para conectividad superior
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Resaltar: | Conector coaxial RF de conectividad superior,Conector coaxial RF de alto rendimiento,Conector coaxial RF de latón BMA |
||

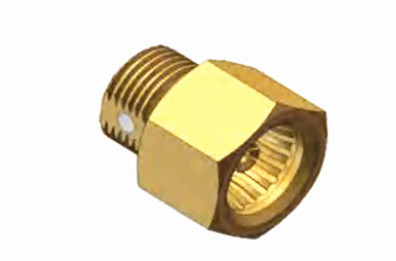

Conector coaxial de alta performance BMA de latón con micro-tiras de RF para conectividad superior
La serie BMA representa un conector sofisticado con tapa ciega, meticulosamente diseñado y fabricado en cumplimiento de los estrictos estándares IEC1169-33.,Estos conectores garantizan una fiabilidad de contacto inmutable y presentan un rendimiento eléctrico excepcional.junto con requisitos espaciales mínimos entre los puntos de apareamiento y una construcción ligera, por lo que son ideales para una integración perfecta en aplicaciones de gabinetes de chasis.
Ampliamente adoptados en todos los módulos de gabinete del chasis, los conectores BMA ofrecen intercambiabilidad con sus homólogos internacionales, facilitando el rápido enlace y desenlace.Se destacan por establecer conexiones seguras para cables coaxiles dentro de equipos de radio e instrumentos sofisticados, mejorando así la eficiencia operativa y la versatilidad en las configuraciones de comunicación de alta frecuencia.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohmios | |
| Rango de frecuencia | CC~18 GHz | |
| Válvulas de tensión | 250 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 1000 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 2oAX2mOhm |
| Conducción central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

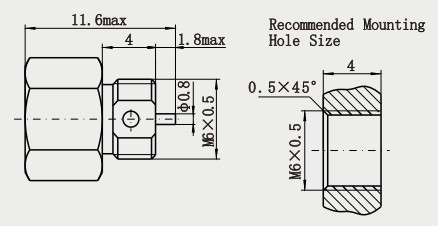

Detalle del producto
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.6N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -55 a +155 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Características:
1Tamaño pequeño: Los conectores BMA tienen un diseño ultracompacto, que es la forma de empuje de la serie SMA, y su tamaño relativamente pequeño los hace adecuados para su uso en aplicaciones donde el espacio es limitado.
2. Contacto fiable: los conectores BMA tienen una conexión ciega de deslizamiento, en caso de no estar completamente alineados también se pueden presionar a través de la presión del enchufe en el conector para lograr el apareamiento,y más a través del diseño estructural único para lograr una conexión confiable.
3.Excelente rendimiento mecánico y eléctrico: los conectores BMA tienen una baja resistencia al contacto entre los conductores internos y externos, una alta resistencia al aislamiento y un VSWR bajo,que puede garantizar la estabilidad y fiabilidad de la transmisión de señales.
Aplicación:
1Campo de comunicación:
En la construcción de las estaciones base,se utiliza para conectar varios equipos de RF y sistemas de antenas para realizar la transmisión y recepción de señales y garantizar el funcionamiento estable de las redes de comunicaciónPor ejemplo, en las estaciones base 5G, los conectores BMA se pueden utilizar para conectar diferentes módulos y componentes para satisfacer los requisitos de transmisión de datos de alta frecuencia y alta velocidad.
Es adecuado para la conexión interna de equipos de comunicación inalámbrica, como teléfonos celulares, walkie-talkies, etc.Puede realizar una conexión fiable de señal de RF en un espacio limitado y garantizar la función normal de comunicación del equipo.
2Sistema de radar:
En los sistemas de radar de matriz en fase, los conectores BMA se pueden utilizar para conectar varios componentes del radar, como matrices de antenas, módulos transmisor/receptor, circuitos de procesamiento de señales, etc.para garantizar el alto rendimiento y la fiabilidad del sistema de radarSu método de conexión ciega y deslizante facilita operaciones de conexión rápidas y precisas en estructuras de radar complejas.
La conexión modular para el sistema de radar facilita el mantenimiento y la actualización del radar y mejora la flexibilidad y la expansibilidad del sistema de radar.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
