Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | TNC Conector | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Bajo |
| Norma de diseño: | Se aplican los siguientes requisitos: | El tipo: | Ra |

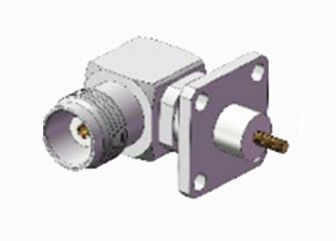

Conector de RF de brida de acero inoxidable de 4 agujeros de ángulo derecho femenino TNC duradero
El producto de la serie TNC es esencialmente una variante roscada del conector BNC, que se distingue por su mecanismo de rosca de tornillo para la fijación segura.los conectores impermeables mantienen una impedancia constante de 50 ohms y funcionan dentro del rango de frecuencia DC a 11 GHzHay dos tipos principales de conectores TNC: polaridad estándar y polaridad inversa.que los hace más baratos en comparación con los productos industriales o de alto rendimientoLos conectores TNC se utilizan con frecuencia para conexiones de antenas y tienen diversas aplicaciones en aviónica, comunicaciones,y diversos sectores industriales.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Dibujo detallado
Características:
Propiedades mecánicas
Fuerte antivibración: los conectores TNC tienen un fuerte rendimiento antivibración, adecuado para equipos de comunicación móvil en condiciones de vibración.
Alta resistencia mecánica: el uso de acero inoxidable y conexiones roscadas resistentes, por lo que el conector TNC tiene una alta resistencia mecánica, puede soportar un cierto grado de tirón externo,extrusión, etc., no es fácil de dañar.
Aplicación:
1Comunicación máquina a máquina (M2M): en los escenarios de comunicación M2M,Los conectores TNC se utilizan para conectar módulos de comunicación inalámbrica relevantes para realizar la transmisión de datos entre dispositivos y apoyar el desarrollo del Internet de las Cosas.
2Equipo de seguridad y protección: los conectores TNC pueden utilizarse en la parte de transmisión inalámbrica del sistema de vigilancia de seguridad para garantizar una transmisión inalámbrica estable y fiable de los datos de vigilancia.
3Equipo de detección: La interfaz de transmisión de señal de RF en algunos equipos de detección inalámbricos específicos adopta un conector TNC para satisfacer la demanda de detección.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de conector TNC, si el conector que está utilizando no se encuentra, póngase en contacto con nosotros con sus detalles.
