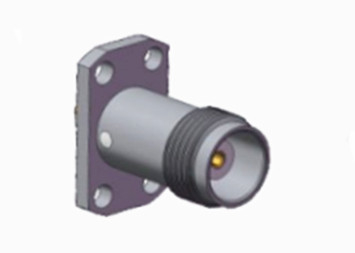

Conector coaxial de RF recta femenina TNC para placa de PCB

Ampliación de imagen : Conector coaxial de RF recta femenina TNC para placa de PCB Mejor precio

Datos del producto:

Lugar de origen:	porcelana
Nombre de la marca:	ELT (Elite)
Certificación:	ISO-9001-2015
Número de modelo:	El TNC-50KFD21

Pago y Envío Términos:

Cantidad de orden mínima:	100
Precio:	negotiable
Detalles de empaquetado:	Cartón de exportación estándar
Tiempo de entrega:	Dentro de los 5 a 7 días hábiles (para existencias)

Contacto

Descripción detallada del producto

Nombre del producto:	Conector de TNC RF	El revestimiento:	Las demás:
Impedancia:	50Ω	Durabilidad:	500 ciclos
Material de contacto:	Latón, BeCu	El material:	Las demás
Norma de diseño::	Se aplican los siguientes requisitos:	El tipo:	Es recto.
Resaltar:	Conector coaxial del RF del tablero del PWB , Conector coaxial de RF confiable , Conector coaxial RF de alto rendimiento

Conector coaxial de RF recta femenina TNC para placa de PCB

El producto de la serie TNC está diseñado como una versión roscada del conector BNC, los conectores TNC RF cuentan con hilos de tornillo para el apareamiento.unidad impermeable roscada con una impedancia constante de 50 ohmsLos conectores TNC, que funcionan desde DC-11GHz, existen dos tipos de conectores TNC: de polaridad estándar y inversa. Estos conectores de bajo costo utilizan típicamente componentes moldeados y moldeados.Aunque el rendimiento no será igual a los productos industriales o de alta calidadEstos conectores son ideales para su uso en una variedad de aplicaciones comerciales.La polaridad inversa y 75 ohm TNC también están disponibles.

Conector coaxial de RF recta femenina TNC para placa de PCB 0

Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.

Características eléctricas
Impedancia	50Ω
Rango de frecuencia	DC ~ 4 GHz
Válvulas de tensión	2500VRMS (nivel máximo del mar)
Dieléctricos Resistencia al voltaje	750VRMS (nivel máximo del mar)
Resistencia al aislamiento	≥ 2000MΩ
Resistencia de contacto	El conductor externo	≤ 6 mΩ
	Conducción central	≤ 1,5 mΩ
VSMR	≤ 13

Especificación mecánica

Norma de diseño	Se aplican los siguientes requisitos:
Conforme con la Directiva RoHS	- ¿ Qué?
Terminación del contacto con el centro	Encuentro
Terminación del contacto externo	Encuentro
Ciclos de apareamiento	500 Ciclos
Conservación de los contactos	10N min
Retención del cable	100N min
Fuerza de apareamiento	13.6N máximo
Fuerza de desacoplamiento	13.6N máximo

Especificación ambiental:

Temperatura de funcionamiento

-30 a +70 grados C

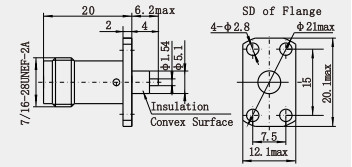

Dibujo detallado

Conector coaxial de RF recta femenina TNC para placa de PCB 1
Características:
Tamaño compacto: Los conectores TNC son pequeños conectores coaxiales que ocupan poco espacio, por lo que son fáciles de instalar y enrutar en placas de PCB, especialmente para equipos con limitaciones de espacio.
Variedad de polaridad: Hay polaridad estándar y diseño de polaridad inversa,que puede seleccionarse de acuerdo con los requisitos específicos de diseño y uso del circuito para garantizar la correcta transmisión de señales.
Aplicación:
Componentes Bluetooth y GPS: como interfaz para la transmisión de señales de RF, garantiza el funcionamiento normal de la comunicación Bluetooth y la función de posicionamiento GPS,para que el dispositivo pueda recibir y enviar con precisión señales Bluetooth, así como información de posicionamiento.
Equipo de red: en routers, switches y otros equipos de red, algunas partes que involucran comunicación inalámbrica utilizarán conectores TNC para la conexión para realizar la transmisión e intercambio de datos.
Soporte de antena: La conexión entre el soporte de antena y la antena a veces utiliza un conector TNC, que puede realizar una transmisión de señal estable y también desempeñar un papel en la fijación mecánica.

No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
