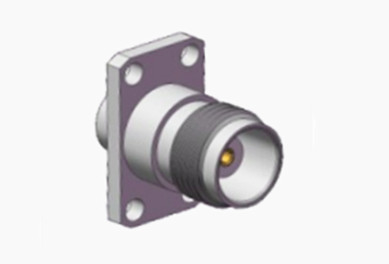

Conector coaxial femenino de acero inoxidable TNC: Solución robusta para la integración de PCB
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de TNC RF | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Norma de diseño: | Se aplican los siguientes requisitos: |
| Material de contacto: | Latón, BeCu | Durabilidad: | 500 ciclos |
| El tipo: | Es recto. | Aplicación: | RF |
| Sexo: | Mujeres | ||
| Resaltar: | Conector coaxial de integración de PCB |
||
Conector coaxial femenino de acero inoxidable TNC: Solución robusta para la integración de PCB
La serie TNC, una adaptación roscada del conector BNC, se distingue por su mecanismo de rosca de tornillo para el apareamiento seguro.los conectores impermeables mantienen una impedancia constante de 50 Ohm en un amplio rango de frecuencia de CC a 11GHzLos conectores TNC, que se ofrecen en dos variantes, de polaridad estándar y inversa, tienen un precio económico y utilizan materiales fundidos a presión y moldeados.Aunque su rendimiento puede no coincidir con el de los productos industriales de calidad superiorLas empresas transnacionales, particularmente frecuentes en las conexiones de antena, encuentran un amplio uso en aviónica, defensa, telecomunicaciones y sectores industriales generales.Además, versiones con polaridad inversa y una impedancia de 75 Ohm también están disponibles.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
Características eléctricas | ||||
Impedancia | 50Ω | |||
Rango de frecuencia | DC ~ 4 GHz | |||
Válvulas de tensión | 2500VRMS (nivel máximo del mar) | |||
Dieléctricos Resistencia al voltaje | 750VRMS (nivel máximo del mar) | |||
Resistencia al aislamiento | ≥ 2000MΩ | |||
Resistencia de contacto | El conductor externo | ≤ 6 mΩ | ||
Conducción central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

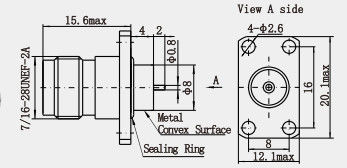

Dibujo detallado deConector coaxial femenino de acero inoxidable TNC: Solución robusta para la integración de PCB:
Unidad: ((mm)
Características:
1. Propiedades mecánicas
Fuerte antivibración: los conectores TNC tienen un fuerte rendimiento antivibración, adecuado para equipos de comunicación móvil en condiciones de vibración.
Alta resistencia mecánica: el uso de acero inoxidable y conexiones roscadas resistentes, por lo que el conector TNC tiene una alta resistencia mecánica, puede soportar un cierto grado de tirón externo,extrusión, etc., no es fácil de dañar.
2Adaptabilidad al medio ambiente
Buen rendimiento impermeable: el conector TNC es parte de la estructura de sellado, tiene un buen rendimiento impermeable, adecuado para algunas aplicaciones al aire libre o en entornos húmedos.
Resistencia a la corrosión y durabilidad: el material de acero inoxidable en sí tiene una buena resistencia a la corrosión, además de que la superficie puede estar cubierta de níquel,Revestimiento con acero o con acero inoxidable o con acero inoxidable, prolongando su vida útil.
Aplicación:
1. Campo de comunicación
Estación base inalámbrica:Se utiliza para conectar el equipo de la estación base y la antena para garantizar la transmisión eficiente de 5G y otras señales inalámbricas y el funcionamiento estable de la red de comunicación.
Teléfono celular: Dentro del teléfono celular, el conector TNC se puede utilizar para conectar la antena con el módulo RF en la placa base para realizar la función de comunicación inalámbrica del teléfono celular.
Campo de posicionamiento y vigilancia
Antenna de medición de navegación por satélite: en muchos escenarios al aire libre, como el mapeo geodésico, la medición oceánica, el monitoreo sísmico, el monitoreo de la deformación del puente, etc.,Conector TNC conecta la antena de medición de navegación por satélite con el equipo externo, transmite señales inalámbricas y suministra energía, y puede realizar mediciones y posicionamiento de precisión a nivel de centímetros.
3El campo aeroespacial
Sistema de control de la aviación: se utiliza para la conexión de equipos de radio relacionados para garantizar la exactitud y fiabilidad de la comunicación de la aviación.para garantizar el vuelo seguro de las aeronaves y el control del tráfico aéreo sin problemas.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
