Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | TNC Conector | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| El material: | Las demás | Material de contacto: | Latón, BeCu |
| Norma de diseño:: | Se aplican los siguientes requisitos: | El tipo: | Ángulo recto |
| Resaltar: | Conector RF hermético TNC,Conector RF de brida de 4 agujeros,Conector RF para aplicaciones de microstrips |
||

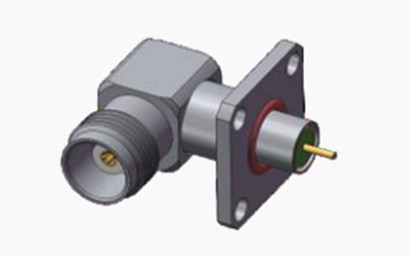

Conector RF de brida de 4 agujeros de ángulo derecho femenino hermético TNC para aplicaciones de microstrip
El producto de la serie TNC es una iteración roscada del conector BNC, que se distingue por sus hilos de tornillo para el apareamiento seguro.las unidades impermeables cuentan con una impedancia constante de 50 ohms y funcionan dentro del rango de frecuencia DC-11 GHzHay dos variantes de conectores TNC: polaridad estándar y polaridad inversa.su rendimiento no es comparable al de los productos industriales o militaresSin embargo, son muy adecuados para diversas aplicaciones comerciales. Ampliamente empleados en conexiones de antena, los conectores TNC encuentran un amplio uso en aviónica, defensa, comunicaciones,y mercados industriales generalesTambién están disponibles versiones de polaridad inversa y 75 ohmios del conector TNC.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de desacoplamiento | 13.6N máximo |
| Fuerza de apareamiento | 13.6N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Dibujo de contorno:
Características:
1Tipo de conector:
Conector de tipo TNC para aplicaciones de radiofrecuencia (RF).
2Tipo de interfaz:
Femenino hermético (interfaz femenina sellada), proporciona una buena protección.
3Diseño del ángulo:
Diseño en ángulo recto para una fácil instalación en equipos donde el espacio es limitado.
4. Estilo de montaje:
Flange de 4 agujeros para el montaje mecánico sólido.
5Tipo de línea de transmisión:
Microstrip para la transmisión de señales de alta frecuencia.
Aplicación:
Equipo de comunicación inalámbrica
Sistemas de radar
Equipo de microondas
Equipo de ensayo y medición
Aplicaciones aeroespaciales
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
