Conector de RF de brida de 4 agujeros femenino TNC para conexiones confiables
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | TNC Conector | El revestimiento: | Las demás: |
|---|---|---|---|
| El material: | 50Ω | Durabilidad: | 500Cyles |
| Material de contacto: | Latón, BeCu | Norma de diseño:: | Se aplican los siguientes requisitos: |
| El tipo: | Ra | ||
| Resaltar: | Conexiones confiables Conector RF,Conector RF de brida de 4 agujeros,Conector TNC femenino de RF duradero |
||

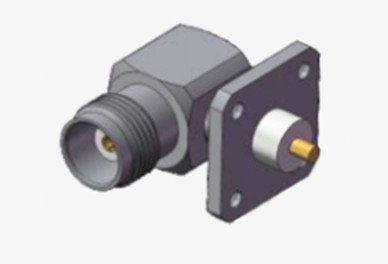

Conector RF de brida de 4 agujeros femenino TNC para conexiones confiables
El producto de la serie TNC es esencialmente una variante roscada del conector BNC, con roscas de tornillo para el apareamiento sin costuras.Las unidades roscadas son resistentes al agua y mantienen una impedancia constante de 50 ohmsHay dos tipos de conectores TNC disponibles: polaridad estándar y polaridad inversa.Estos conectores asequibles no coinciden con el rendimiento de los productos industriales o militares, pero son ideales para una amplia gama de aplicaciones comerciales..
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |

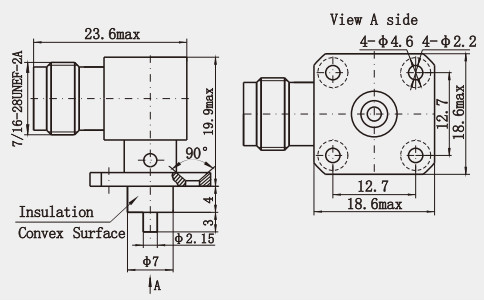

Dibujo de contorno:
Características:
1Tipo de conector
Conector RF de 4 agujeros de brida de ángulo derecho femenino TNC
Para la interfaz de microstrip
2Características físicas
El diseño de ángulo recto ahorra espacio para aplicaciones compactas
El soporte de brida de 4 agujeros proporciona una conexión mecánica robusta
Legero y portátil para dispositivos móviles e instalaciones fijas
3Características de rendimiento
Baja pérdida, alta pérdida de retorno para garantizar la calidad de transmisión de la señal
Amplio rango de frecuencias para soportar múltiples estándares de comunicación
Diseño duradero para ambientes hostiles
4Interfaz y compatibilidad
Interfaz de microstrip para la transmisión de señales de alta frecuencia
Compatible con una amplia gama de dispositivos de RF y microondas
Aplicación:
Equipo de comunicación inalámbrica
Sistemas de antenas
Equipo de medición y ensayo
Equipo de automatización industrial
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
