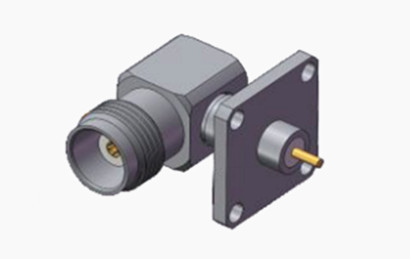

Conector TNC Femenino de ángulo derecho de 4 agujeros de brida RF para el montaje seguro
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | TNC Conector | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | El material: | Las demás |
| Material de contacto: | Latón, BeCu | Durabilidad: | 500 ciclos |
| Norma de diseño:: | Se aplican los siguientes requisitos: | El tipo: | soporte del reborde 4-Hole |
| Resaltar: | Conector TNC de RF femenino,Conector de RF de montaje seguro,Conector RF de brida de 4 agujeros |
||
Conector TNC Femenino de ángulo derecho de 4 agujeros de brida RF para el montaje seguro
La serie TNC representa una adaptación roscada del conector BNC, incorporando roscas de tornillo para un apareamiento confiable.Los conectores TNC RF mantienen una impedancia constante de 50 ohms en un rango de frecuencia que se extiende desde DC hasta 11 GHzExisten dos variantes: polaridad estándar y polaridad inversa.Estos conectores rentables sobresalen en diversos entornos comercialesLos conectores TNC se utilizan comúnmente en conexiones de antenas y se utilizan ampliamente en aviónica, defensa, comunicaciones y varios sectores industriales.también están disponibles versiones de polaridad inversa y 75 ohms del conector TNC.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

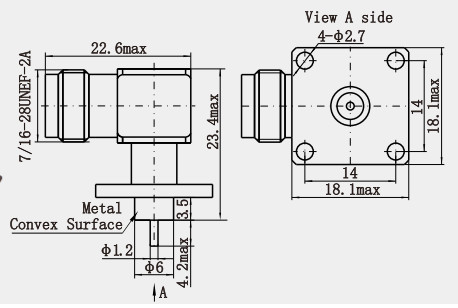

Dibujo detallado
Características:
1Diseño en ángulo recto: adecuado para escenarios de espacio limitado, conveniente para la instalación y el cableado.
2. Interfaz de línea de microstrip: adecuado para circuitos de microstrip, proporcionando un buen rendimiento de transmisión de señal de alta frecuencia.
3. Flange de 4 orificios: proporciona una fijación mecánica fiable para garantizar la estabilidad de la conexión.
4Durabilidad: Materiales de alta calidad y diseño estructural para adaptarse a las conexiones frecuentes y a los ambientes hostiles.
5Compatibilidad electromagnética: Buen rendimiento de blindaje para reducir las interferencias y pérdidas de señal.
6.Amplia compatibilidad: compatible con una amplia gama de dispositivos y marcas, adaptándose a diferentes escenarios de aplicación.
Aplicación:
Los conectores TNC se utilizan ampliamente en comunicaciones inalámbricas, pruebas y mediciones, automatización industrial, electrónica, aeroespacial y dispositivos médicos.Todas estas áreas requieren conexiones RF confiables para garantizar una transmisión de señal estable y eficienteLuego, considero las aplicaciones específicas en cada campo. Por ejemplo, equipos de comunicaciones inalámbricas como estaciones base y routers; analizadores de red en pruebas y mediciones;sensores inalámbricos en la automatización industrial; equipos de comunicaciones en la electrónica; comunicaciones por satélite en la industria aeroespacial; y máquinas de resonancia magnética en el equipo médico.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
