Conector de RF de micro-tiras femenino TNC de alto rendimiento con diseño de ángulo recto

Ampliación de imagen : Conector de RF de micro-tiras femenino TNC de alto rendimiento con diseño de ángulo recto Mejor precio

Datos del producto:

Lugar de origen:	porcelana
Nombre de la marca:	ELT (Elite)
Certificación:	ISO-9001-2015
Número de modelo:	Se aplicará el procedimiento de ensayo de la norma de calidad.

Pago y Envío Términos:

Cantidad de orden mínima:	100 PCS
Precio:	negotiable
Detalles de empaquetado:	Cartón de exportación estándar
Tiempo de entrega:	Dentro de los 5 a 7 días hábiles (para existencias)
Condiciones de pago:	Western Union, T/T, L/C
Capacidad de la fuente:	1,000,000pcs por mes

Contacto

Descripción detallada del producto

Nombre del producto:	TNC Conector	El revestimiento:	Las demás:
Impedancia:	50Ω	Durabilidad:	500 ciclos
El material:	Las demás	Material de contacto:	Latón, BeCu
Norma de diseño::	Se aplican los siguientes requisitos:	El tipo:	Ra
Resaltar:	Conector de alta eficiencia de microfibra , Diseño de ángulo recto de conector de RF de microstrip , Conector TNC Femenino de Micro-Trip RF

Conector de RF de micro-tiras femeninas TNC de alto rendimiento con diseño de ángulo recto

El producto de la serie TNC es una variante roscada del conector BNC, que se distingue por su mecanismo de rosca de tornillo para el apareamiento seguro.las unidades impermeables mantienen una impedancia constante de 50 ohmios y funcionan dentro del rango de frecuencia DC-11 GHzHay dos variantes de conectores TNC: polaridad estándar y polaridad inversa.Aunque estos conectores rentables suelen emplear componentes fundidos y moldeados a presión y no coinciden con el rendimiento de los productos industriales o militaresLos conectores TNC se utilizan con frecuencia para conexiones de antena y tienen diversas aplicaciones en aviónica, defensa, comunicaciones,y sectores industriales generalesTambién están disponibles versiones de polaridad inversa y 75 ohmios del conector TNC.

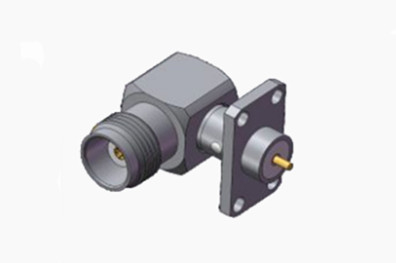

Conector de RF de micro-tiras femenino TNC de alto rendimiento con diseño de ángulo recto 0

Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.

Características eléctricas
Impedancia	50Ω
Rango de frecuencia	DC ~ 4 GHz
Válvulas de tensión	2500VRMS (nivel máximo del mar)
Dieléctricos Resistencia al voltaje	750VRMS (nivel máximo del mar)
Resistencia al aislamiento	≥ 2000MΩ
Resistencia de contacto	El conductor externo	≤ 6 mΩ
	Conducción central	≤ 1,5 mΩ
VSMR	≤ 13

Especificación mecánica

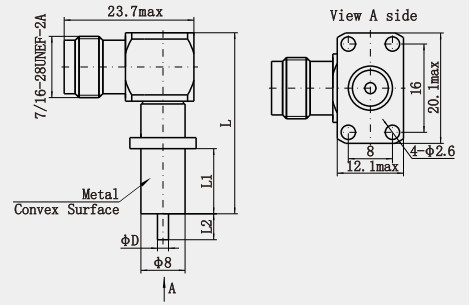

Conector de RF de micro-tiras femenino TNC de alto rendimiento con diseño de ángulo recto 1

Norma de diseño	Se aplican los siguientes requisitos:
Conforme con la Directiva RoHS	- ¿ Qué?
Terminación del contacto con el centro	Encuentro
Terminación del contacto externo	Encuentro
Ciclos de apareamiento	500 Ciclos
Conservación de los contactos	10N min
Retención del cable	100N min
Fuerza de desacoplamiento	13.6N máximo
Fuerza de apareamiento	13.6N máximo

Especificación ambiental:

Temperatura de funcionamiento	-30 a +70 grados C
Clasificación de propiedad intelectual (parejado)	Protección IP64

Características:
1Amplio ancho de banda de funcionamiento:
Los conectores TNC son capaces de soportar frecuencias de hasta 11 GHz e incluso pueden aplicarse hasta GHz más altos en algunos diseños de precisión, lo que los hace excelentes para aplicaciones de alta frecuencia.
2Conexión confiable:
Los conectores TNC utilizan una conexión roscada, girando la cáscara del conector para realizar la conexión entre el cable y el dispositivo,esta conexión es generalmente más robusta que la conexión tipo snap, por lo que el conector TNC puede trabajar en un entorno más duro y no es fácil de aflojar, para garantizar la estabilidad de la transmisión de la señal.
Aplicación:
1Sistema de comunicación inalámbrica:
En las estaciones base de comunicación inalámbrica, los conectores TNC se utilizan para conectar cables coaxiles de RF y equipos de estación base para garantizar una transmisión eficiente de la señal.Su conexión fijada estable y su amplio ancho de banda le permiten mantener un excelente rendimiento en entornos de comunicación complejos.
En los sistemas de antenas, TNC connectors are used as the connection interface between the antenna and the RF equipment to ensure that the signals received and transmitted by the antenna can be accurately transmitted to the RF equipment.
2Industria agrícola:
Los conjuntos de cables de conexión TNC y sus características de organización y protección aseguran el correcto funcionamiento de las máquinas pesadas, como los tractores y los tractores intermedios,y desempeñan un papel importante en el sector agrícola.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
