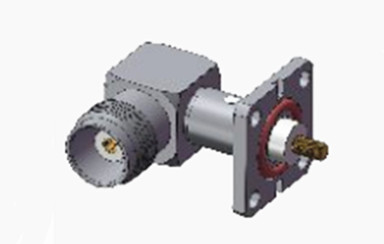

Conector RF de brida de 4 agujeros de ángulo derecho femenino TNC con microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | TNC Conector | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Las demás |
| Norma de diseño: | Se aplican los siguientes requisitos: | El tipo: | Ra |
| Resaltar: | Conector TNC de RF femenino,Conector RF de brida de 4 agujeros,Conector RF de micro-tiras |
||
Conector RF de brida de 4 agujeros de ángulo derecho femenino TNC con microstrip
El producto de la serie TNC es un derivado roscado del conector BNC, con hilos de tornillo para una conexión segura.las unidades impermeables mantienen una impedancia constante de 50 ohmios y funcionan dentro del rango de frecuencia de CC a 11 GHzHay dos tipos principales de conectores TNC: polaridad estándar y polaridad inversa.Estos conectores rentables son adecuados para una variedad de usos comerciales.Aunque sus prestaciones pueden no ser rivales de productos industriales o de alto rendimiento, se utilizan comúnmente para conexiones de antenas y tienen muchas aplicaciones en aviónica, comunicaciones,y industria en generalAdemás, también están disponibles variantes de polaridad inversa y 75 ohmios de los conectores TNC.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |

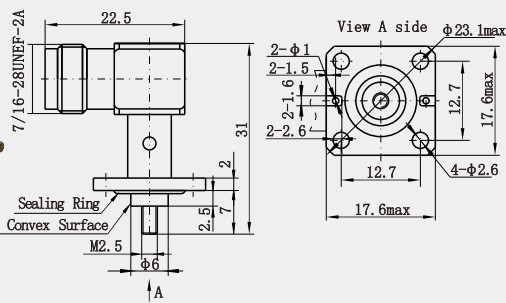

Dibujo detallado
Características:
Gran adaptabilidad al medio ambiente
1Amplio rango de temperaturas: puede trabajar en un amplio rango de temperaturas, generalmente capaz de adaptarse a una temperatura ambiente de -55 °C a +125 °C,y algunos productos pueden incluso ser utilizados a temperaturas más altas o más bajas, lo que hace que el adaptador TNC se pueda aplicar a una variedad de condiciones climáticas y de uso del medio ambiente.
2. Buen funcionamiento de sellado: con un buen sellado, puede evitar que la humedad, el polvo y otras sustancias externas entren en el conector,protegiendo así la fiabilidad y la estabilidad de la conexión y mejorando su vida útil, especialmente adecuado para ambientes al aire libre o húmedos, polvorientos y otros ambientes adversos.
Aplicación:
El campo aeroespacial
1Sistema de comunicación de la aeronave: en las aeronaves, se pueden utilizar adaptadores TNC para conectar el equipo de comunicación, el equipo de navegación y las antenas de la aeronave, etc.Realizar la comunicación y la navegación entre las aeronaves y los centros de control en tierra y otras aeronaves, y para garantizar la seguridad y la fluidez de los vuelos.
2Sistema de comunicación por satélite: En el sistema de comunicación por satélite,Los adaptadores TNC se utilizan para conectar equipos de comunicación y antenas en satélites para realizar la comunicación entre satélites y estaciones terrestres, proporcionando una conexión fiable para la comunicación por satélite.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de conector TNC, si el conector que está utilizando no se encuentra, póngase en contacto con nosotros con sus detalles.
