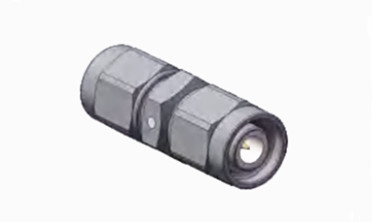

Adaptador de conector coaxial TNC de tipo macho a macho
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | TNC Conector | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Bajo |
| Norma de diseño: | Se aplican los siguientes requisitos: | El tipo: | Es recto. |
| Resaltar: | Adaptador de conector coaxial de alta calidad,Adaptador de conector coaxial TNC RF |
||
Adaptador de conector coaxial TNC de tipo macho a macho
La serie TNC es una contraparte roscada del conector BNC, con roscas de tornillo para una conexión segura.estas unidades mantienen una impedancia constante de 50 ohmios en todo el espectro de frecuencia DC-11 GHzDisponibles en polaridad estándar y inversa, están fabricados con materiales moldeados y moldeados duraderos, logrando un equilibrio entre costo y rendimiento.Aunque no pueden rivalizar con la excelencia de los conectores de grado industrialLas aplicaciones frecuentes en sistemas de antenas, aviónica, comunicaciones y ámbitos industriales más amplios,Los conectores TNC han demostrado su versatilidad y fiabilidad.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
Características eléctricas | ||||
Impedancia | 50Ω | |||
Rango de frecuencia | DC ~ 4 GHz | |||
Válvulas de tensión | 2500VRMS (nivel máximo del mar) | |||
Dieléctricos Resistencia al voltaje | 750VRMS (nivel máximo del mar) | |||
Resistencia al aislamiento | ≥ 2000MΩ | |||
Resistencia de contacto | El conductor externo | ≤ 6 mΩ | ||
Conducción central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |

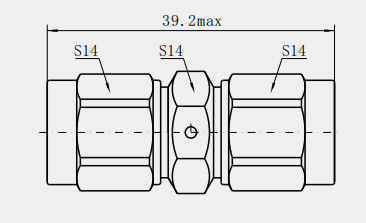

Dibujo detallado
Características:
1Resistente a la corrosión y al polvo: con propiedades resistentes a la corrosión, duraderas y a prueba de polvo, puede funcionar de manera estable en condiciones ambientales adversas y prolongar su vida útil.
2. fuerte antivibración: con una buena antivibración,Es adecuado para equipos de comunicación móvil en condiciones de vibración para garantizar que el equipo pueda seguir funcionando normalmente en un entorno de vibración..
3- Buena durabilidad de acoplamiento: capaz de soportar al menos 500 operaciones de enchufe y desenchufe sin daños,que es especialmente importante en aplicaciones que requieren conexión y desconexión frecuentes.
4. Adaptable a una amplia gama de tipos de cable: Compatible con una amplia gama de cables coaxiles RG comunes, como RG58, RG59, RG142, etc., proporcionando más opciones.
5Opciones de instalación múltiples: ofrece formas masculinas y femeninas, así como opciones de montaje recto y en ángulo recto para adaptarse a diferentes entornos de instalación y limitaciones de espacio,facilitar la integración en diferentes dispositivos y sistemas.
Aplicación:
1Sistema de comunicación de aeronaves: en el sistema de comunicación de aeronaves, satélites y otros vehículos, se utilizan adaptadores TNC para conectar varios equipos y antenas de comunicación,como las radios aéreas, terminales de comunicación por satélite y así sucesivamente. Debido al entorno aeroespacial sobre la fiabilidad y durabilidad de los requisitos del conector son extremadamente altos, la estructura robusta del adaptador TNC,buena resistencia a las vibraciones y a los golpes, de modo que en el proceso de despegue, vuelo y aterrizaje de la aeronave se pueda mantener una transmisión de señal estable, para garantizar que los centros de control de la aeronave y de tierra,así como otras comunicaciones de la aeronave entre el.
2Sistema de radar: el sistema de radar necesita utilizar un gran número de conectores de RF para transmitir señales de alta frecuencia, los adaptadores TNC se pueden utilizar para los transmisores de radar,receptores y antenas entre la conexiónSu alto rendimiento eléctrico de precisión y buen efecto de blindaje pueden reducir la fuga de señal y la interferencia y mejorar la precisión de detección y la resolución del radar.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de conector TNC, si el conector que está utilizando no se encuentra, póngase en contacto con nosotros con sus detalles.
