Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Conector de TNC RF | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Norma de diseño: | Se aplican los siguientes requisitos: |
| Material de contacto: | Latón, BeCu | Durabilidad: | 500 ciclos |
| El tipo: | Es recto. | Aplicación: | RF |
| Sexo: | Hombre a mujer | ||
| Resaltar: | Adaptador coaxial de conexión RF sin fisuras,Adaptador coaxial de RF femenino,Adaptador coaxial TNC RF |
||

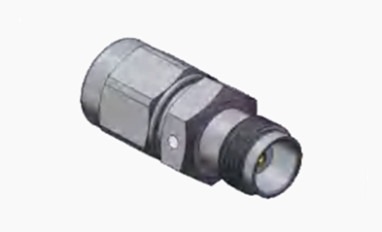

Adaptador de conector coaxial de RF TNC de macho a hembra
La serie TNC representa una evolución roscada del conector BNC, diseñado con hilos de tornillo para el apareamiento seguro.los conectores RF impermeables mantienen una impedancia y función consistentes de 50 ohms dentro del rango de frecuencia DC a 11 GHzEstán disponibles en dos variantes: polaridad estándar y polaridad inversa, haciendo uso de materiales fundidos y moldeados por asequibilidad.Aunque pueden no ofrecer el mismo rendimiento que las opciones de grado industrial o premiumLos conectores TNC, que se utilizan comúnmente en las conexiones de antenas, también desempeñan funciones vitales en aviónica, defensa, comunicaciones,y diversos sectores industrialesAdemás, las versiones de 75 ohms y polaridad inversa mejoran aún más su adaptabilidad.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

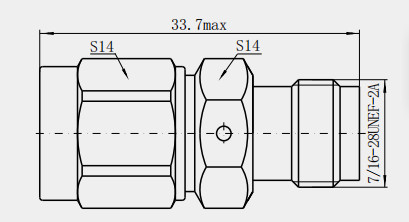

Dibujo detallado deAdaptador de conector coaxial de RF TNC de macho a hembra
Unidad: ((mm)
Características:
1. Conexión roscada confiable: adoptando conexión roscada, este tipo de conexión es generalmente más robusta que la conexión tipo snap,que puede funcionar bajo una frecuencia más alta y mantener una conexión estable bajo un entorno de alta vibración.
2. Diseño antiaflojamiento: El conector roscado tiene una función de autobloqueo, que puede evitar efectivamente que el conector se afloje, mejorar la fiabilidad de la conexión,y garantizar un uso estable a largo plazo.
3Buen rendimiento impermeable: la parte de conexión adopta una estructura sellada, que tiene un buen rendimiento impermeable y es adecuada para el ambiente exterior o húmedo.
4Resistente a la corrosión y al polvo: con un rendimiento resistente a la corrosión, duradero y a prueba de polvo, puede funcionar de manera estable en condiciones ambientales adversas y prolongar su vida útil.
Aplicación:
Campo de control industrial
1Sistema de control de automatización: en algunos sistemas de control de automatización industrial, como el control de robots, el control de automatización de la línea de producción, etc., puede implicar la transmisión y el control de señales de RF.Adaptador TNC se puede utilizar para conectar la línea de señal de RF entre el controlador y los sensoresSu estructura compacta está diseñada para ser fácil de instalar y utilizar en equipos industriales y, al mismo tiempo,puede adaptarse a la alta temperatura, alta humedad, interferencias electromagnéticas y otras condiciones adversas en el entorno industrial.
2- Instrumentación: Muchos instrumentos industriales, como osciloscopios, captadores de señales, etc., necesitan estar conectados a fuentes externas de señales de RF o a dispositivos sometidos a prueba.y los adaptadores TNC pueden proporcionar a estos instrumentos interfaces de conexión de señal confiables para garantizar la transmisión precisa de las señales de medición, lo que ayuda a mejorar la precisión del seguimiento y el control de los procesos de producción industrial.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
