Conector coaxial de 4 agujeros con brida de mujer a mujer
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | TNC Conector | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Las demás |
| Norma de diseño: | Se aplican los siguientes requisitos: | El tipo: | Es recto. |
| Resaltar: | Conector coaxial RF de 4 agujeros con brida,Conector coaxial niquelado del RF |
||

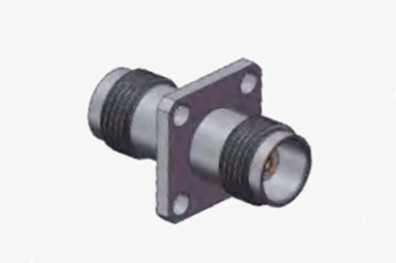

Conector coaxial de 4 agujeros con brida de mujer a mujer
El producto de la serie TNC es una variante roscada del conector BNC, que se distingue por su mecanismo de acoplamiento de rosca.Las unidades impermeables están diseñadas para mantener una impedancia constante de 50 ohmios y operar dentro del rango de frecuencia de CC a 11 GHz.Hay dos variantes de conectores TNC: polaridad estándar y polaridad inversa.Aunque su rendimiento puede no coincidir con el de los productos industriales o de alto rendimientoLos conectores TNC se utilizan ampliamente en conexiones de antena y tienen diversas aplicaciones en aviónica, comunicaciones,y diversos sectores industriales.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |

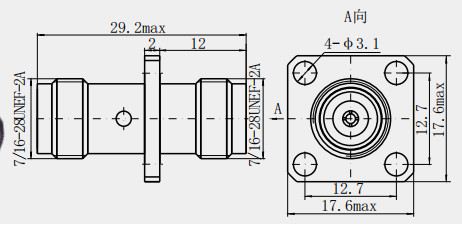

Dibujo detallado
Características:
Para el rendimiento eléctrico
1• Amplio rango de frecuencias: capaz de soportar frecuencias de hasta 11 GHz, y algunos diseños de precisión pueden incluso aplicarse hasta 18 GHz,que puede satisfacer las necesidades de una variedad de escenarios de aplicación de alta frecuencia.
2. Buena compatibilidad de la impedancia: una impedancia común de 50Ω es esencial para garantizar la estabilidad y el rendimiento de la transmisión de la señal,que reduce la reflexión y distorsión de la señal y garantiza la precisión de la transmisión de la señal.
3Baja pérdida de inserción: baja pérdida de inserción significa que las señales que pasan a través del conector sólo introducirán una pequeña cantidad de atenuación de la señal,que tiene un bajo impacto en la exactitud y precisión de la transmisión de señales, especialmente en aplicaciones de alta frecuencia.
Aplicación:
Campo de comunicación
1Estación base de comunicación inalámbrica: En las estaciones base de comunicación móvil, los adaptadores TNC se utilizan para conectar diferentes componentes de RF, como antenas, filtros, amplificadores de potencia, etc.Debido a su buen rendimiento eléctrico y durabilidad mecánica, puede garantizar una transmisión estable de señales de alta frecuencia, reducir la pérdida y la interferencia de la señal y mejorar la calidad de comunicación y la cobertura de la estación base.la interfaz de antena de la estación base está adaptada al cable de alimentación para garantizar una transmisión y recepción eficaces de la señal.
2Sistema de comunicación de microondas: En la comunicación de microondas,Los adaptadores TNC se pueden utilizar para conectar diferentes componentes de transmisión, como la guía de ondas y el cable coaxial, para realizar la transmisión y distribución de señales de microondasSu estructura de conexión roscada de alta precisión puede garantizar un buen contacto bajo alta frecuencia, reducir VSWR y mejorar la eficiencia de transmisión de señales de microondas,que se utiliza comúnmente en las estaciones de relé de microondas, estaciones terrestres de comunicación por satélite y otros equipos.
3. Sistema de TV por cable: Distribuidor de señal de red de TV por cable, rama y otros equipos, a menudo utilizan el adaptador TNC para conectar el cable coaxial, la distribución de la señal de TV a los diversos terminales de usuario.Adaptador TNC a prueba de agua, el rendimiento a prueba de polvo y el rendimiento eléctrico estable, puede adaptarse a las condiciones ambientales exteriores e interiores y otras condiciones ambientales complejas,para garantizar que la alta calidad de transmisión de señales de televisión por cable.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de conector TNC, si el conector que está utilizando no se encuentra, póngase en contacto con nosotros con sus detalles.
Contacto
Xi'an Elite Electronic Industry Co., Ltd.
Persona de Contacto: Elite
Teléfono: +8613609167652
Envíe su pregunta directamente a nosotros
