TNC montura de brida femenina de 4 agujeros con conector RF de micro-banda larga
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | TNC Conector | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Bajo |
| Norma de diseño: | Se aplican los siguientes requisitos: | El tipo: | Es recto. |
| Resaltar: | Conector TNC de RF femenino,Conector RF de micro-banda larga,Conector RF de montaje de brida de 4 agujeros |
||

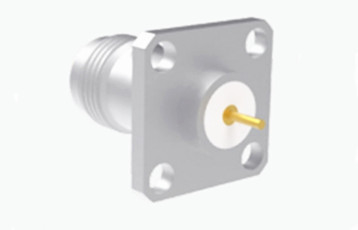

TNC montura de brida femenina de 4 agujeros con conector RF de micro-banda larga
El producto de la serie TNC es una variante roscada del conector BNC, diseñado con hilos de tornillo para el apareamiento seguro.Las unidades impermeables tienen una impedancia constante de 50 ohms y funcionan dentro del rango de frecuencia DC-11 GHz.Hay dos tipos principales de conectores TNC: polaridad estándar y polaridad inversa.Estos conectores asequibles son ideales para varias aplicaciones comercialesAunque su rendimiento puede no coincidir con el de los productos industriales o de alto rendimiento, se utilizan ampliamente para conexiones de antena y tienen numerosas aplicaciones en aviónica, comunicaciones,y mercados industriales generales.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
Características eléctricas | ||||
Impedancia | 50Ω | |||
Rango de frecuencia | DC ~ 4 GHz | |||
Válvulas de tensión | 2500VRMS (nivel máximo del mar) | |||
Dieléctricos Resistencia al voltaje | 750VRMS (nivel máximo del mar) | |||
Resistencia al aislamiento | ≥ 2000MΩ | |||
Resistencia de contacto | El conductor externo | ≤ 6 mΩ | ||
Conducción central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |

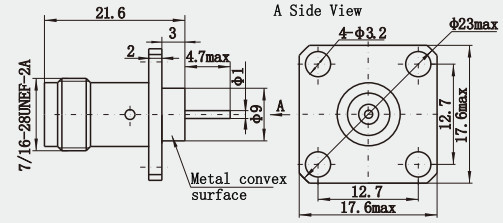

Dibujo detallado
Características:
1- Miniaturización y peso ligero: los conectores TNC Microstrip suelen ser de diseño compacto, de tamaño pequeño y de peso ligero,que facilita su uso en equipos o circuitos con espacio limitado, tales como equipos de comunicaciones modernos, equipos electrónicos en el campo aeroespacial, etc.
Estructura multicapa: generalmente compuesta por múltiples capas de materiales, incluida la capa conductora, la capa dieléctrica y la capa aislante.la capa dieléctrica desempeña el papel de soporte e aislamiento, y la capa aislante protege la estructura interna y evita la fuga de señal.
2. Conexión de dedos de oro: algunos conectores de TNC de microstrip utilizan conexión de dedos de oro, que tiene un buen rendimiento eléctrico y estabilidad mecánica, garantiza una transmisión de señal confiable,y facilita la conexión con otros circuitos o componentes de microstrip.
Aplicación:
1.Sistema de aviónica: en el sistema de aviónica del avión, el conector TNC se puede utilizar para conectar el sistema de control de vuelo, el sistema de navegación, el sistema de comunicación y otros equipos clave,para garantizar que el avión en el proceso de transmisión de datos de vuelo y comunicación entre los diversos sistemas es normal, para garantizar la seguridad del vuelo.
2. Ámbito de aplicación: ampliamente utilizado en equipos de radio e instrumentos para conectar cables coaxial de RF, especialmente adecuado para equipos de comunicación móvil en condiciones de vibración,como la conexión de antena de la estación base de teléfono celular, equipo de comunicación inalámbrica, conexión de línea interna.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de conector TNC, si el conector que está utilizando no se encuentra, póngase en contacto con nosotros con sus detalles.
