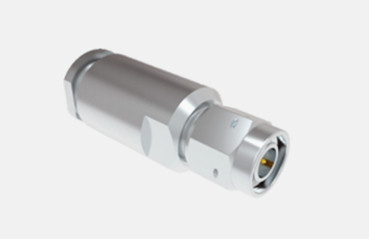

Conector coaxial RF masculino de acero inoxidable para cable LMR-400/FS6057 (S)
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | TNC Conector | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | Se aplican las siguientes condiciones: |
| Durabilidad: | 500 ciclos | Material de contacto: | Latón, BeCu |
| Aplicación: | Microonda | ||
| Resaltar: | Conector coaxial TNC masculino de RF,FS6057 ((S) Conector coaxial RF SS,Conector coaxial RF LMR-400 |
||
Conector coaxial RF masculino de acero inoxidable para cable LMR-400/FS6057 (S)
La serie TNC es una variante roscada del conector BNC, con sus contrapartes TNC RF distinguidas por el apareamiento de rosca de tornillo.manteniendo una impedancia constante de 50 Ohm en un amplio espectro de frecuencias de CC a 11 GHzDisponibles en configuraciones de polaridad estándar y inversa, se fabrican típicamente con componentes fundidos y moldeados, ofreciendo una solución asequible.Si bien su rendimiento puede no ser comparable al de los productos industriales de primera calidad, los conectores TNC son perfectamente adecuados para una amplia gama de aplicaciones comerciales, particularmente en conexiones de antena dentro de aviónica, comunicaciones y mercados industriales generales.La polaridad inversa y las versiones de 75 Ohm también están disponibles para satisfacer necesidades específicas.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
Características eléctricas | ||||
Impedancia | 50Ω | |||
Rango de frecuencia | DC ~ 4 GHz | |||
Válvulas de tensión | 2500VRMS (nivel máximo del mar) | |||
Dieléctricos Resistencia al voltaje | 750VRMS (nivel máximo del mar) | |||
Resistencia al aislamiento | ≥ 2000MΩ | |||
Resistencia de contacto | El conductor externo | ≤ 6 mΩ | ||
Conducción central | ≤ 1,5 mΩ | |||
VRSR | ≤ 13 | |||
Mecha.Especificación
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

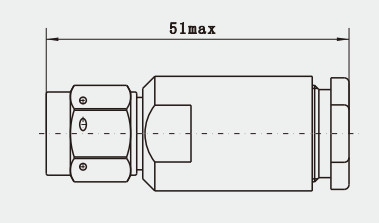

Dibujo detallado
Características:
1.Conexión roscada estable: la conexión roscada es más fuerte y fiable que la conexión tipo snap,que garantiza una conexión estable en un entorno de alta vibración y no es fácil de desconectar accidentalmente.
2Una amplia gama de tipos: recta, de 90 grados en ángulo recto, mamparo, panel de 4 agujeros o tipos de montaje libre se pueden seleccionar de acuerdo con diferentes escenarios de aplicación y limitaciones de espacio.
Aplicación:
1Automatización industrial: en los sistemas de automatización industrial, se pueden utilizar conectores TNC para conectar sensores,controladores y actuadores para realizar la transmisión inalámbrica de datos y mejorar la eficiencia y la automatización de la producción industrial.
2En el campo de la investigación científica y de la educación: En la investigación científica y en los experimentos educativos,Los conectores TNC se utilizan a menudo para conectar varios equipos experimentales y equipos de enseñanza para apoyar la transmisión de señales de alta frecuencia, para satisfacer las necesidades de los investigadores y estudiantes para realizar experimentos e investigaciones.
Catálogo del producto:
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
