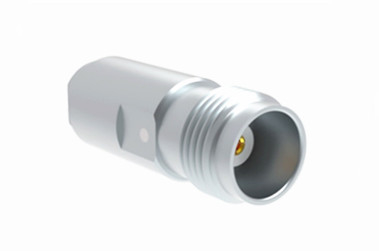

Conector coaxial de superficie de RF de NIC para cable MF147A/MF147B
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | TNC Conector | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Bajo |
| Norma de diseño: | Se aplican los siguientes requisitos: | El tipo: | Es recto. |
| Resaltar: | Conector coaxial RF femenino TNC,MF147B Conector coaxial de RF,Conector coaxial RF de superficie recubierta de níquel |
||
Conector coaxial de superficie de RF de NIC para cable MF147A/MF147B
El producto de la serie TNC es una variante roscada del conector BNC, caracterizada por su mecanismo de acoplamiento de rosca de tornillo.y unidades impermeables que mantienen una impedancia constante de 50 ohmsHay dos variantes de conectores TNC: polaridad estándar y polaridad inversa.Estos conectores rentables suelen incorporar componentes fundidos y moldeadosAunque su rendimiento puede no coincidir con el de los productos industriales o de alto rendimiento, son adecuados para una amplia gama de aplicaciones comerciales.Los conectores TNC se utilizan ampliamente en conexiones de antena y tienen diversas aplicaciones en aviónica, las comunicaciones y los sectores industriales en general.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |

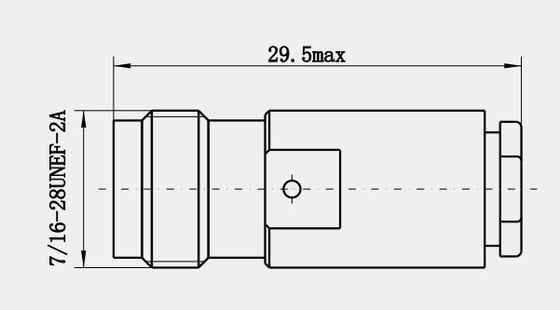

Dibujo detallado
Características:
1Baja pérdida de inserción: introduce muy poca atenuación de la señal a medida que la señal pasa, y típicamente en aplicaciones de alta frecuencia, la pérdida de inserción es baja,con un impacto mínimo en la exactitud y precisión de la transmisión de la señal.
2. Alta pérdida de retorno: con una alta pérdida de retorno (pérdida de reflexión), puede prevenir eficazmente la reflexión de la señal, reducir la interferencia y la distorsión de la señal,y garantizar la estabilidad y la coherencia de la transmisión de señales.
3Buena compatibilidad de la impedancia: la impedancia común es de 50Ω, que es compatible con la mayoría de los sistemas de RF y garantiza la consistencia de la transmisión de la señal.
Aplicación:
1Estación base inalámbrica: se utiliza para conectar el equipo de la estación base y la antena para garantizar una transmisión eficiente de señales inalámbricas.El conector TNC puede garantizar la estabilidad de la conexión del cable coaxial RF entre el equipo de la estación base y la antena, para que las señales inalámbricas puedan transmitirse y recibirse con precisión y rapidez.
2Equipo de red: La conexión que implica la parte de comunicación inalámbrica en el equipo de red, como enrutadores y switches, puede utilizar conectores TNC para realizar la transmisión e intercambio de datos.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de conector TNC, si el conector que está utilizando no se encuentra, póngase en contacto con nosotros con sus detalles.
