Datos del producto:
Pago y Envío Términos:
|
| El revestimiento: | Las demás: | Impedancia: | 50Ω |
|---|---|---|---|
| Material de contacto: | Latón, BeCu | Durabilidad: | 500 ciclos |
| Rango de frecuencia: | DC~11GHz | Válvulas de tensión: | 500VRMS* |
| Presión media: | Se aplicarán las siguientes medidas: | Resistencia al aislamiento: | ≥ 5000MΩ |
| Resaltar: | Conector coaxial RF de alta durabilidad,Conector coaxial de RF CXN3506,conector coaxial de 50Ω RF |
||

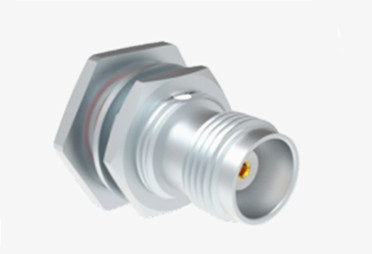

Conector coaxial RF para cables CXN3506/MF108A con mampara femenina TNC
El producto de la serie TNC es una variante roscada del conector BNC, diseñado con roscas de tornillo para un apareamiento seguro.unidades impermeables con una impedancia constante de 50 ohmsHay dos tipos de conectores TNC disponibles: polaridad estándar y polaridad inversa.
Estos conectores rentables suelen utilizar componentes fundidos y moldeados a presión.son ideales para una variedad de aplicaciones comercialesLos conectores TNC se utilizan ampliamente en conexiones de antena y tienen numerosas aplicaciones en aviónica, defensa, comunicaciones y el mercado industrial en general.También están disponibles conectores de polaridad inversa y conectores TNC de 75 ohms.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 11 GHz
|
|||
|
Válvulas de tensión
|
500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
1500VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 5000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 0,5 mΩ
|
||
|
Conducción central
|
≤ 2,0 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |
Características:
1. Conexión roscada fiable: La conexión roscada es más sólida que la conexión tipo snap, lo que puede garantizar una conexión estable en un entorno de alta vibración,y suele tener una función de autobloqueo, lo que puede evitar efectivamente que el conector se afloje.
2. Fuerte rendimiento antiaflojamiento: el conector roscado tiene una función de autobloqueo, que puede mejorar efectivamente la fiabilidad de la conexión,evitar el impacto de la transmisión de la señal debido al aflojamiento.
3Buen rendimiento impermeable: la parte de conexión adopta una estructura sellada, que tiene un buen rendimiento impermeable y es adecuada para su uso en ambientes exteriores o húmedos.
Aplicación:
1Construcción de estaciones base inalámbricas: en las redes de comunicación inalámbrica, como la construcción y el mantenimiento de estaciones base 2G, 3G, 4G y 5G,Los conectores de cable TNC se utilizan para conectar equipos de estación base y antenas entre el cable de radiofrecuencia, para garantizar una transmisión estable de señales y garantizar la calidad de la comunicación.
2Sistema de comunicación por satélite: En la estación terrestre de satélite, se utiliza el conector de cable TNC para conectar el equipo de comunicación por satélite y el alimentador de antena.para realizar la transmisión y recepción de señales satelitales, y garantizar la fluidez del enlace de comunicación por satélite.
Industria de radio y televisión
3Producción y transmisión de programas: En los estudios de las estaciones de radio y televisión, camiones OB y otros lugares, los conectores de cable TNC se utilizan para conectar cámaras de video,Micrófonos y otros equipos de adquisición de audio y vídeo y equipos de postproducción, así como la producción de señales de programa a través del cable al transmisor o al sistema de radiodifusión, para garantizar la alta calidad de las señales de programa transmitidas.

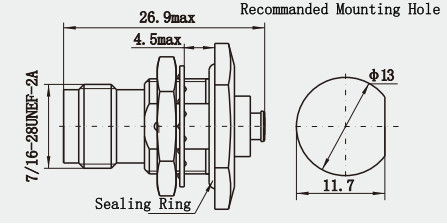

Dibujo detallado:
Unidad: ((mm)
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
