Conector coaxial de acero inoxidable RF de contacto profesional de latón niquelado TNC masculino ángulo derecho
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de TNC RF | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Norma de diseño: | Se aplican los siguientes requisitos: |
| Material de contacto: | Latón, BeCu | Durabilidad: | 500 ciclos |
| El tipo: | Es recto. | Aplicación: | RF |
| Sexo: | Hombre | ||
| Resaltar: | Conector coaxial RF de contacto masculino de latón,Conector coaxial RF profesional de acero inoxidable,Conector coaxial niquelado del RF |
||
Conector coaxial RF de acero inoxidable de ángulo derecho masculino TNC recubierto de níquel
El producto de la serie TNC está diseñado como una variante roscada del conector BNC.unidad impermeable con una impedancia constante de 50 ohmsEstos conectores de bajo costo suelen utilizar componentes fundidos y moldeados.Aunque su rendimiento puede no coincidir con el de los productos industriales o de alta calidadLos conectores TNC se utilizan ampliamente para conexiones de antena y tienen muchas aplicaciones en aviónica, defensa, comunicaciones,y mercados industriales generalesTambién están disponibles conectores de polaridad inversa y TNC de 75 ohmios.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
Características eléctricas | ||||
Impedancia | 50Ω | |||
Rango de frecuencia | DC ~ 4 GHz | |||
Válvulas de tensión | 2500VRMS (nivel máximo del mar) | |||
Dieléctricos Resistencia al voltaje | 750VRMS (nivel máximo del mar) | |||
Resistencia al aislamiento | ≥ 2000MΩ | |||
Resistencia de contacto | El conductor externo | ≤ 6 mΩ | ||
Conducción central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

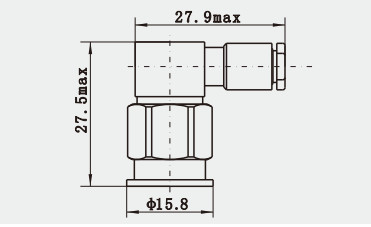

Dibujo detallado deConector coaxial RF de acero inoxidable de ángulo derecho masculino TNC recubierto de níquel :
Unidad: ((mm)
Características:
1Diseño estructural
Conexión roscada: los conectores TNC adoptan un mecanismo de conexión roscada, esta conexión hace que pueda fijarse firmemente al conectarse,que impide eficazmente que la conexión se afloje debido a las vibraciones, tirón y otros factores, para garantizar la estabilidad y fiabilidad de la transmisión de la señal, especialmente adecuado para ocasiones con altos requisitos de estabilidad de la conexión, como la aeroespacial,Estaciones base de comunicación y demás..
Conectores de potencia pequeña y media, su estructura y propiedades eléctricas para satisfacer las necesidades de transmisión de señales RF de potencia pequeña y media, en comunicaciones generales,prueba y medición y otros campos se utilizan ampliamente.
Rendimiento mecánico
2. Fuerte resistencia a las vibraciones: debido al uso de conexiones roscadas y al diseño estructural robusto, los conectores TNC tienen un alto nivel de resistencia a las vibraciones,capaz de mantener una conexión estable en ambientes mecánicos adversos, adecuado para la aviación, la aeroespacial y otros campos en presencia de ambientes de vibración y choque.
Alta confiabilidad: Después de un diseño y pruebas estrictos, los conectores TNC tienen una alta confiabilidad, pueden trabajar de manera estable durante mucho tiempo, reducir el número de fallos y mantenimiento, reducir el costo de uso.
Aplicación:
1Estación base de comunicaciones inalámbricas
En las estaciones base de comunicaciones móviles, los conectores TNC se utilizan para conectar transmisores, receptores, antenas y otros equipos para la transmisión de señales RF.como características de baja pérdida y compatibilidad de impedancia estable, garantizar que las señales puedan transmitirse de manera eficiente entre dispositivos, reduciendo la atenuación y distorsión de la señal.Si se trata de llamadas de voz o transmisión de datos, que se basa en una conexión RF estable y fiable en la que el conector TNC juega un papel clave.
2Sistemas de comunicación de microondas
En los sistemas de comunicación de microondas, como las estaciones de relé de microondas y las estaciones de comunicación terrestre por satélite, los conectores TNC se utilizan para conectar equipos de microondas como mezcladores, convertidores,Convertidores y amplificadores de potenciaComo las señales de microondas requieren una alta estabilidad y precisión en la transmisión, the high-precision manufacturing process and good electrical performance of TNC connectors can meet the demand for microwave signal transmission and ensure the accurate transmission of signals between different devices, garantizando así el funcionamiento normal de los sistemas de comunicación de microondas.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
