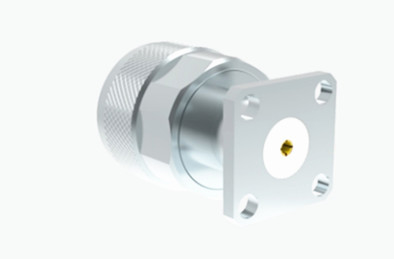

Conector coaxial RF con microstripe
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Tipo RF Conector coaxial de N | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Rango de frecuencia: | DC~11GHz |
| Modelo: | N-J200 | Sexo: | Hombre |
| Resistencia al aislamiento: | ≥ 500MΩ | ¿Qué es eso?: | ≤ 13 |
| Resaltar: | Conector coaxial RF montado en brida,Conector coaxial niquelado del RF,Conector coaxial de microfibra RF |
||
Conector coaxial RF con microstripe, con brida masculina y con brida masculina
Los conectores de tipo N pertenecen a la categoría de conectores coaxiales de acoplamiento roscado, que poseen una notable capacidad antivibración y características eléctricas.Su rango de frecuencia típico es de hasta 11 GHzEstos conectores son versátiles y pueden utilizarse con diferentes tipos de cables de RF.Se utilizan ampliamente en diversos campos, como la aviación., aeroespacial, radar, microondas y comunicaciones digitales, instrumentos de ensayo y medición, y mucho más.
Proporcionamos servicios de personalización para conectores y adaptadores de tipo N para satisfacer las necesidades específicas de nuestros clientes.montaje de brida o montaje de mamparo, podemos adaptar nuestros productos a sus especificaciones exactas.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | El bronce,
Las demás: |
| Mujeres | El bronce de fósforo,
Las demás: |
|
| Contacto resistente | Fósforo Bronce | Las demás: |
| Conchas / Casas | Acero inoxidable |
Las demás: |
| Clampada de cable | Las demás | Las demás: |
| El aislante | PTFE | |
| Envases | El caucho de silicona | |
| Durabilidad | 500 ciclos | |

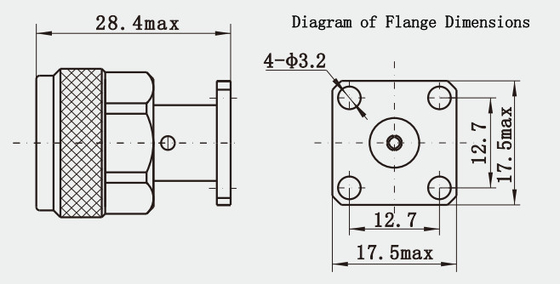

Dibujo detallado
Características:
1. Alta protección: La carcasa está generalmente hecha de material metálico con un buen rendimiento de protección electromagnética,que pueden prevenir eficazmente la influencia de la interferencia electromagnética externa en la transmisión de la señal.
2. Resistencia a alta potencia: capacidad de manejo de alta potencia, capaz de soportar señales RF de alta potencia, adecuada para transmisores, amplificadores y otras aplicaciones que necesitan manejar señales de alta potencia.
3. Fuerte durabilidad: Después de un tratamiento y pruebas especiales, puede funcionar de manera estable en condiciones ambientales adversas, como alta temperatura, baja temperatura, humedad y otros entornos,y tiene una larga vida útil.
Aplicaciones:
1Sistema de control de automatización industrial: en algunos sistemas de automatización industrial que requieren control y monitorización remotos, como el sistema de control de automatización de la línea de producción de la fábrica,Sistema de control del robot, etc., el conector de tipo N se puede utilizar para conectar el controlador, el sensor, el actuador y otros equipos entre la transmisión de la señal de RF, para lograr el control remoto y la adquisición de datos.
2Equipo médico: en el equipo médico de imagen, el equipo de terapia de RF y otros equipos médicos, los conectores de tipo N se pueden utilizar para conectar los componentes de RF del equipo, como las sondas de RF,de transmisión de bobinas, bobinas receptoras, etc., para garantizar la transmisión estable de señales de RF y el funcionamiento normal del equipo.
Catálogo del producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Guía de ondas al adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalaje y entrega:
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
