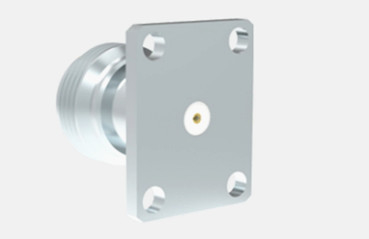

Conector coaxial de RF femenino de alto rendimiento tipo N para comunicación
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Tipo RF Conector coaxial de N | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Rango de frecuencia: | DC~11GHz |
| Modelo: | No se aplican las disposiciones de la Directiva 2008/57/CE. | Sexo: | Mujeres |
| Resaltar: | tipo conector coaxial femenino de n del rf,Conector coaxial RF de alto rendimiento,Conector coaxial de comunicación RF |
||
Conector coaxial de RF femenino de alto rendimiento tipo N para comunicación
Los conectores de tipo N son conectores coaxiales roscados conocidos por sus robustas capacidades antivibración y sus características eléctricas superiores, que generalmente admiten frecuencias de hasta 11 GHz.Nuestros conectores avanzados de tipo N amplían este rango a 18 GHzEstos conectores son versátiles y compatibles con varios tipos de cables de RF, lo que los hace ampliamente utilizados en industrias como la aviación, la aeroespacial, los sistemas de radar, las comunicaciones de microondas,comunicaciones digitalesOfrecemos opciones de personalización para diferentes tipos de conectores y adaptadores de tipo N para satisfacer los requisitos específicos del cliente,si usted necesita configuraciones rectas o de ángulo recto, montaje de brida o montaje de mamparo.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás, de acero |
| Mujeres | Con un contenido de aluminio superior a 0,9 g/m2 | |
| Contacto resistente | Fósforo Bronce | Las partidas de las demás partidas de las demás partidas de las demás partidas de las demás partidas |
| Conchas / Casas | Acero inoxidable | Revestido de oro pasivación |
| Clampada de cable | Las demás | Las demás: |
| Envases | El caucho de silicona | |
| El aislante | PTFE | |
| Durabilidad | 500 ciclos | |

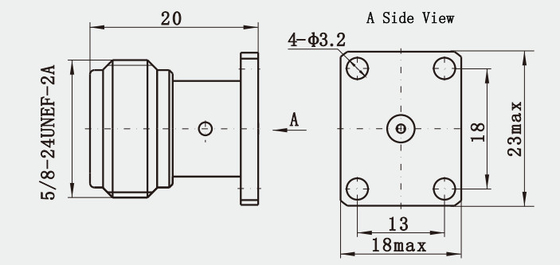

Dibujo detallado
Características:
1Voltage Standing Wave Ratio (VSWR): Este es uno de los índices importantes para medir la superioridad de los conectores.
Características del material
2Material del conductor exterior: El conductor exterior de los conectores de tipo N está generalmente hecho de acero inoxidable, que generalmente es más duradero, pero también más caro de fabricar.
3Conexión: los conectores N están roscados, lo que proporciona una buena resistencia mecánica y estabilidad.
Aplicaciones:
1Sistema de radar: debido a su estructura sólida, los conectores N funcionan bien en sistemas de radar y pueden soportar una gran transmisión de potencia.
2Comunicación por satélite: Los conectores N se utilizan ampliamente en los sistemas de comunicación por satélite, apoyando la transmisión de señales en banda de alta frecuencia.
3Instrumentos de medición de microondas: Los conectores N se utilizan comúnmente en instrumentos de medición de microondas que requieren una estabilidad de alta frecuencia y un rendimiento de blindaje.
4Equipo de ensayo de laboratorio: los conectores de tipo N son adecuados para el equipo de ensayo de laboratorio, especialmente en el campo de ensayo que requiere enchufes y desconexiones repetidos.
Catálogo del producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Guía de ondas al adaptador coaxial |
| Conector RF MCX/MMCX |
| Conector RF SMP/SSMP |
| Sellos herméticos de vidrio a metal |
| Conector TNC RF |
| Conector RF de tipo N |
| Conectores de ondas milimétricas (2.4 mm, 2.92 mm) |
Embalaje y entrega:
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
