Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Tipo RF Conector coaxial de N | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Rango de frecuencia: | DC~11GHz |
| Modelo: | No se aplican las disposiciones de la Directiva 2008/57/CE. | Sexo: | Mujeres |

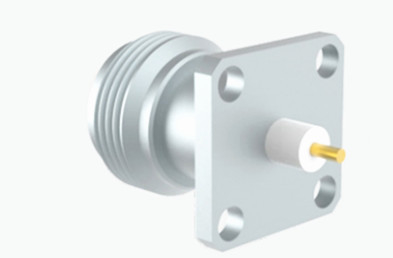

| Resaltar: | Conector coaxial RF de 4 agujeros con brida,N Conector coaxial RF de acero inoxidable,Conector coaxial de comunicación RF |
||
Los conectores de tipo N son conectores coaxiales roscados conocidos por sus excelentes propiedades antivibración y rendimiento eléctrico, con un rango de frecuencia típico de hasta 11 GHz.Nuestros conectores de tipo N están diseñados para funcionar eficientemente hasta 18 GHzEstos conectores son versátiles y compatibles con varios tipos de cables RF, por lo que se utilizan ampliamente en industrias como la aviación, la aeroespacial, los sistemas de radar, las comunicaciones de microondas,comunicaciones digitalesOfrecemos opciones de personalización para diferentes tipos de conectores y adaptadores de tipo N para satisfacer los requisitos específicos del cliente.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | El bronce,
Las demás: |
| Mujeres | El bronce de fósforo,
Las demás: |
|
| Contacto resistente | Fósforo Bronce | Las demás: |
| Conchas / Casas | Acero inoxidable |
Las demás: |
| Clampada de cable | Las demás | Las demás: |
| El aislante | PTFE | |
| Envases | El caucho de silicona | |
| Durabilidad | 500 ciclos | |

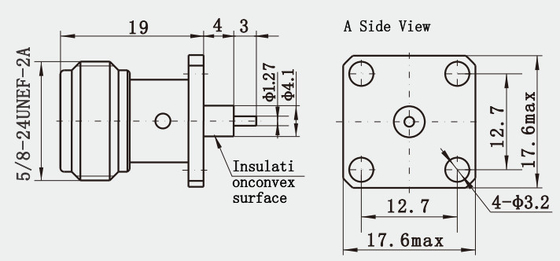

Dibujo detallado
Características:
1La estructura básica del conector de tipo N consta de tres partes: conductor interno, conductor medio y conductor externo, y también contiene partes estructurales, sellos y así sucesivamente.
2Diseño de forma: La forma del conector tipo N se divide en tipo recto o de ángulo recto y tipo de brida de 4 orificios, tipo de presión, tipo de espaciador, tipo de panel de 2 orificios, tipo de panel de 4 orificios o tipo sin carga.
Indicadores de rendimiento
3Impedancia característica: La impedancia característica de los conectores de tipo N es generalmente de 50 ohmios, que es la impedancia estándar ampliamente utilizada en los campos de las comunicaciones móviles, datos inalámbricos,Sistema de búsqueda, etc.
Aplicaciones:
1Estación base de comunicaciones móviles: debido a su alta fiabilidad y excelente rendimiento de intermodulación,El conector de tipo N se utiliza comúnmente en las estaciones base de comunicaciones móviles para garantizar la transmisión estable de la señal.
2Equipo de comunicación inalámbrica: en el equipo de comunicación inalámbrica, la alta capacidad de carga de potencia y el buen rendimiento de RF de los conectores de tipo N los convierten en una opción ideal.
3Transmisión y recepción de radiodifusión y televisión: Los conectores N son adecuados para sistemas de transmisión y recepción de radiodifusión y televisión y pueden proporcionar una conexión de señal estable.
Catálogo del producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Guía de ondas al adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNCConectores de onda milimétrica ((2.4mm, 2.92mm) |
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
