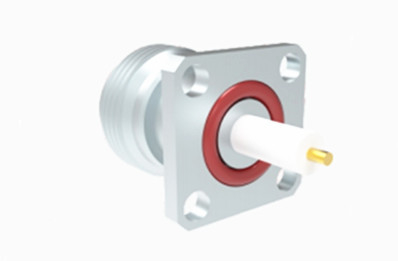

Conector coaxial RF de micro-banda de brida de tipo N femenino de 4 agujeros con junta de goma de silicona duradera
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Tipo RF Conector coaxial de N | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Rango de frecuencia: | DC~11GHz |
| Sexo: | Mujeres | Envase: | El caucho de silicona |
| Durabilidad: | 500 ciclos | Estilo corporal: | Es recto. |
| Resaltar: | Conector coaxial RF de 4 agujeros con brida,Conector coaxial de micro-tiras RF |
||
Tipo N Conector coaxial RF de micro-banda con brida de 4 agujeros femenino
Los conectores de tipo N son conectores coaxiales que utilizan un mecanismo de acoplamiento roscado, ofreciendo una excelente resistencia a las vibraciones y un rendimiento eléctrico superior.Por lo general, operan dentro de un rango de frecuencia de 11 GHz, pero pueden soportar frecuencias de hasta 18 GHz.Estos conectores son versátiles y compatibles con varios tipos de cables RF, por lo que se utilizan ampliamente en industrias como la aviación, la aeroespacial, los sistemas de radar, las comunicaciones de microondas,comunicaciones digitales, y equipos de ensayo y medición.
Proporcionamos opciones de personalización para varios conectores y adaptadores de tipo N para satisfacer los requisitos específicos del cliente.configuraciones de montaje de brida o mamparo, podemos adaptar nuestros productos a sus necesidades.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |

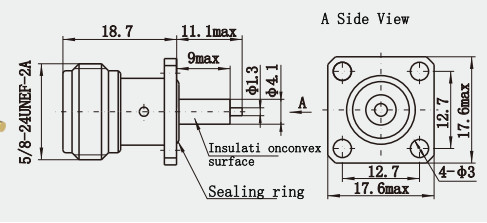

Dibujo detallado
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás, de acero |
| Mujeres | Con un contenido de aluminio superior a 0,9 g/m2 | |
| Contacto resistente | Fósforo Bronce | Las partidas de las demás partidas de las demás partidas de las demás partidas de las demás partidas |
| Conchas / Casas | Acero inoxidable | Revestido de oro pasivación |
| Clampada de cable | Las demás | Las demás: |
| El aislante | PTFE | |
| Envases | El caucho de silicona | |
| Durabilidad | 500 ciclos | |
Características:
1- Estructura robusta: los conectores de tipo N tienen un diseño estructural robusto y son adecuados para entornos de trabajo duros o zonas de ensayo que requieren enchufes y desconexiones repetidos.
2Conexión roscada: los conectores tipo N están roscados para una conexión rápida y confiable mediante bloqueo rotacional.Este diseño permite que el conector mantenga una conexión estable incluso en ambientes de vibración o choque.
3. Buen blindaje: La carcasa de los conectores tipo N suele estar hecha de material metálico,que tiene un buen rendimiento de blindaje electromagnético y puede prevenir eficazmente la influencia de la interferencia electromagnética externa en la transmisión de la señal.
Aplicaciones:
1Equipo de comunicación: Los conectores de tipo N se utilizan ampliamente en equipos de comunicación inalámbrica, como estaciones base y sistemas de antenas.amplia gama de frecuencias de funcionamiento y baja pérdida, los conectores de tipo N pueden satisfacer la demanda de conectores RF de alto rendimiento en estos dispositivos.
2Electrónica automotriz: En la electrónica automotriz, los conectores N también juegan un papel importante.Puede proporcionar soluciones de conexión fiables para garantizar una transmisión de señal estable y confiable entre dispositivos electrónicos de automóviles.
Catálogo del producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Conector RF MCX/MMCX |
| Guía de ondas al adaptador coaxial |
| Conector TNC RF |
| Conector RF SMP/SSMP |
| Conector de RF SMA/SSMA |
| Juntas giratorias de microondas |
| Conector RF de tipo N |
| Conector RF BNC |
Embalaje y entrega:
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
