Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Conector coaxial RF de tipo N | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Rango de frecuencia: | DC~11GHz |
| Modelo: | No se incluyen en la lista de productos de la UE. | Sexo: | Mujeres |
| Resaltar: | Conector RF femenino de tipo N,Conector de RF CXN3507,Conector de RF M363A |
||
Los conectores de la serie N están diseñados y fabricados de acuerdo con las normas MIL-C-39012.Estos conectores ofrecen un rendimiento eléctrico superior en frecuencias de hasta 11 GHzNuestros conectores de ingeniería de precisión amplían este rango a un impresionante 18GHz y son adaptables a un amplio espectro de cables de radiofrecuencia.alta confiabilidad, amplios anchos de banda de frecuencia y beneficios adicionales, encuentran amplias aplicaciones en sectores como la aviación, el aeroespacial, los sistemas de radar, las comunicaciones de microondas,las telecomunicaciones digitales, y mediciones de microondas.
Además, el conector de tipo N sirve como conector de interfaz de ensayo predominante, ampliamente empleado en la instrumentación de ensayo y medición.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 11 GHz ((máx.18 GHz) | |
| Válvulas de tensión | Se aplicarán las siguientes medidas: | |
| Dieléctricos Resistencia al voltaje | Se aplicarán las siguientes medidas: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor externo | ≤ 0,5 mΩ |
| Conducción central | ≤ 1,5 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás, de acero |
| Mujeres | Con un contenido de aluminio superior a 0,9 g/m2 | |
| Contacto resistente | Fósforo Bronce | Las partidas de las demás partidas de las demás partidas de las demás partidas de las demás partidas |
| Conchas / Casas | Acero inoxidable | Revestido de oro pasivación |
| Clampada de cable | Las demás | Las demás: |
| Envases | El caucho de silicona | |
| El aislante | PTFE | |
| Durabilidad | 500 ciclos | |

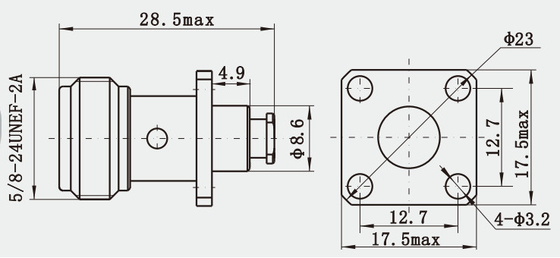

Dibujo detallado
Características:
1Apariencia y estructura: los conectores de tipo N están disponibles en perfiles rectos o de ángulo recto, así como en brida de 4 agujeros, presa, mamparo, panel de 2 agujeros, panel de 4 agujeros,o tipos no adecuados para adaptarse a diferentes necesidades de instalación y aplicaciónCon su estructura sólida, se utiliza comúnmente en ambientes de trabajo duros o áreas de prueba que requieren enchufes y desconexiones repetidos.
2Métodos de terminación: Los conectores N están disponibles en una variedad de métodos de terminación, incluidos snap/solder, snap/solder (contacto estático), crimp/solder, field replaceable, soldered,o soldados/soldados, ofreciendo opciones de conexión flexibles.
Aplicaciones:
1Comunicación por satélite: En el sistema de comunicación por satélite,Los conectores de tipo N se utilizan para conectar el enlace de comunicación entre las estaciones terrestres y los satélites para garantizar la eficiencia y seguridad de la transmisión de datos.
2Aviónica: los equipos de aviónica, como los sistemas de navegación, los sistemas de comunicación, etc., también utilizan ampliamente los conectores de tipo N para hacer frente al duro entorno de trabajo.
Catálogo del producto:
| Adaptador de RF |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Guía de ondas al adaptador coaxial |
| Conector RF MCX/MMCX |
| Conector RF SMP/SSMP |
| Sellos herméticos de vidrio a metal |
| Conector TNC RF |
| Conector RF de tipo N |
| Conectores de ondas milimétricas (2.4 mm, 2.92 mm) |
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
