50Ω Impedancia N Clampada de soldadura femenina de 4 agujeros Conector coaxial RF de brida para 3 cables semirrígidos / flexibles Sexo femenino

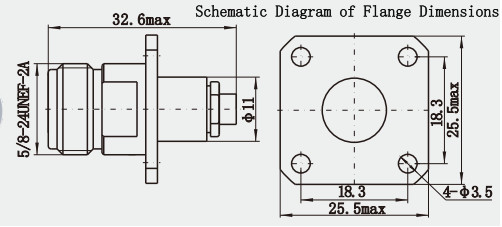

Dibujo detallado

Características:

1.conductor externo: generalmente hecho de material metálico, con buena conductividad eléctrica y resistencia mecánica, no sólo como circuito de transmisión de señales,pero también desempeñan un papel en la fijación y protección de las partes internas.
2.conductor interno: también hecho de material metálico, y el conductor exterior en conjunto constituyen el canal de transmisión de la señal,el diseño debe garantizar que la transmisión de la señal de baja pérdida y alta eficiencia.
3.Isolador: situado entre los conductores interno y externo, utilizado para aislar los dos, para evitar cortocircuito de la señal, el material se selecciona generalmente constante de estabilidad dieléctrica,buena resistencia a la temperatura.
4Mecanismo de bloqueo: el uso de conexiones roscadas, mediante la rotación de la cerradura para lograr una conexión rápida y fiable,Este diseño hace que el conector en el ambiente de vibración o choque también puede mantener una conexión estable.

Aplicaciones:

1Equipo de comunicación inalámbrica: los conectores coaxiles de RF tipo N desempeñan un papel importante en los equipos de comunicación inalámbrica para conectar y transmitir señales de RF.Debido a su amplia transmisión de ancho de banda, baja pérdida, alto blindaje y durabilidad, puede cumplir con los altos requisitos de los equipos de comunicación inalámbrica para la calidad de transmisión de la señal.

2.Aeroespacial: en el campo aeroespacial, los conectores coaxiles de RF tipo N también juegan un papel clave. Puede soportar condiciones ambientales adversas, como alta temperatura, baja temperatura, humedad, etc.,y mantener una condición de trabajo estable para garantizar la fiabilidad de la transmisión de señales.

3Sistema de radar: Dado que los conectores coaxales RF de tipo N admiten un rango de frecuencia de señal de hasta 18 GHz, también se utilizan ampliamente en sistemas de radar.Puede satisfacer la demanda del sistema de radar para la transmisión de señales de alta frecuencia.

4.Instrumentación de ensayo: los conectores coaxales RF de tipo N son también una parte indispensable de los instrumentos de ensayo.Sus múltiples métodos de conexión y su buena compatibilidad le permiten satisfacer las necesidades de diferentes escenarios de ensayo.

Catálogo del producto:

No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deTipo N Conector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
