N Conector coaxial RF de brida de 4 agujeros masculino con superficie convexa aislante
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Tipo RF Conector coaxial de N | El revestimiento: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Sexo: | Hombre |
| Modelo: | No se aplican las disposiciones de la Directiva 2008/57/CE. | Rango de frecuencia: | DC~11GHz |
| Nombre del producto: | Tipo conector coaxial de N del RF | ||
| Resaltar: | Conector de brida N macho de 4 orificios,Aislamiento convexo de conector coaxial RF,Conector adaptador RF N macho de brida |
||

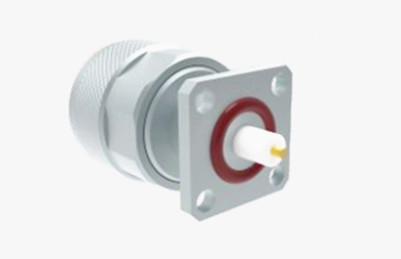

Conector RF de brida N macho de 4 orificios con superficie convexa de aislamiento
El conector de la serie N cumple con el estándar MIL-C-39012, presenta un diseño de conexión roscada y utiliza aire como medio. Este conector ofrece un rendimiento eléctrico excepcional, soportando frecuencias de hasta 11 GHz. Los conectores de tipo N de precisión de Elite Electronic extienden este rango aún más hasta 18 GHz y son compatibles con varios tipos de cables de RF. Debido a su excelente resistencia sísmica, alta fiabilidad y amplio ancho de banda de frecuencia, estos conectores encuentran amplias aplicaciones en sectores como la aviación, la aeroespacial, los sistemas de radar, las comunicaciones por microondas, las telecomunicaciones digitales, las mediciones de microondas y más. Además, el conector de la serie N sirve como una interfaz de prueba ampliamente adoptada en instrumentos de medición.
Especificación
| Características Eléctricas | ||
| Impedancia | 50Ω | |
| Rango de Frecuencia | DC~11GHz(Máx.18GHz) | |
| Voltaje Nominal | 1000VRMS*(Nivel del mar máx.) | |
| Voltaje dieléctrico de resistencia | 1500VRMS*(Nivel del mar máx.) | |
| Resistencia de Aislamiento | ≥5000MΩ | |
| Resistencia del Conductor Central | Conductor exterior | ≤0.5mΩ |
| Conductor central | ≤2.5mΩ | |
| VSWR | ≤1.3 | |
| Características Mecánicas y de Material | ||
| Conductor Central | Macho | Latón,
Niquelado |
| Hembra | Bronce Fosforado,
Niquelado |
|
| Contacto Resiliente | Bronce Fosforado | Niquelado |
| Carcasa / Funda | Latón Acero inoxidable |
Niquelado |
| Abrazadera de Cable | Latón | Niquelado |
| Aislante | PTFE | |
| Junta | Caucho de Silicona | |
| Durabilidad | 500 Ciclos | |

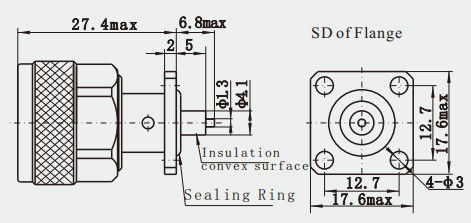

Dibujo Detallado
Características:
1. Diseño estructural: El conector tipo N utiliza una conexión roscada que gira y se bloquea para una conexión rápida y fiable. Este diseño permite que el conector mantenga una conexión estable incluso en entornos de vibración o choque. La estructura generalmente se divide en macho o hembra, y el estilo tiene polaridad estándar o polaridad inversa.
2. Rango de frecuencia: Los conectores N soportan un amplio rango de frecuencias de señal, de 0 a 11 GHz, y los tipos mejorados pueden incluso cubrir hasta 18 GHz, lo que permite satisfacer las necesidades de una variedad de aplicaciones de RF.
3. RENDIMIENTO ELÉCTRICO: El conector tipo N tiene un buen rendimiento eléctrico, incluyendo baja pérdida y alto blindaje. Está hecho de materiales de alta calidad y un proceso de fabricación de precisión, lo que produce una pérdida muy baja durante la transmisión de la señal, ayudando a mejorar la eficiencia y la calidad de la transmisión de la señal. Mientras tanto, su carcasa suele estar hecha de material metálico con buen rendimiento de blindaje electromagnético, lo que puede prevenir eficazmente la influencia de la interferencia electromagnética externa en la transmisión de la señal.
3. Dispositivos Médicos: El campo de los dispositivos médicos tiene requisitos extremadamente altos para los conectores. Los conectores tipo N se utilizan en equipos de imagen médica y otros equipos médicos críticos por su buen rendimiento eléctrico y resistencia mecánica.
Catálogo de Productos:
| Adaptador RF |
| Conjuntos de Cables RF |
| Sellos Herméticos de Vidrio a Metal |
| Conector Serie J30J |
| Uniones Giratorias de Microondas |
| Adaptador de Guía de Onda a Coaxial |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector RF TNC |
| Conector RF Tipo N |
| Conector RF BNC |
Conectores de Onda Milimétrica (2.4mm, 2.92mm)
Aplicaciones:
1. Equipos de comunicación inalámbrica: Los conectores N desempeñan un papel importante en el campo de la comunicación inalámbrica, pueden proporcionar una transmisión de señal estable y eficiente, soportar un amplio rango de frecuencias, para satisfacer las necesidades de las estaciones base de comunicación móvil y las redes inalámbricas.
2. Electrónica automotriz: En la industria automotriz, los conectores tipo N se utilizan para conectar varios sensores, sistemas de control y sistemas de infoentretenimiento para garantizar la fiabilidad y estabilidad de la transmisión de datos.
3. Dispositivos Médicos: El campo de los dispositivos médicos tiene requisitos extremadamente altos para los conectores. Los conectores tipo N se utilizan en equipos de imagen médica y otros equipos médicos críticos por su buen rendimiento eléctrico y resistencia mecánica.
Traducido con DeepL.com (versión gratuita)
Embalaje y Entrega:
* Cartón de Exportación Estándar
* Según los requisitos del cliente
NOTA:
Tenemos más de 10.000 tipos de Conector Tipo NConector, si no encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detalles.
