Adaptador de guía de ondas a coaxil de lanzamiento final de 1,85 mm hembra de 32,9 GHz ~ 59,6 GHz WR19 BJ500 a 1,85/BJ500-KFE1
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Guía de ondas WR19 BJ500 a adaptadores coaxiales | Material: | Latón |
|---|---|---|---|
| Rango de frecuencia: | 32.9-59.6 GHz | Conector: | 1.85m m |
| VSWR: | 1.4 | Impedancia: | 50 ohmios |
| Tamaño de la guía de onda: | WR19,BJ500 | Estilo corporal: | Finalización del lanzamiento |
| Resaltar: | 32.9GHz~59.6GHz Guía de onda para adaptador de coax,Terminar el lanzamiento Adaptador de coaxial de guía de onda,Adaptador de coaxia de guía de ondas WR18 BJ500 |
||
Adaptador de guía de ondas a coaxiales de lanzamiento final de 32,9 GHz~59,6 GHz WR19 BJ500 a 1,85 mm hembra
La frecuencia de adaptadores de guía de ondas a coaxiales procesados por Elite Electronic (ELT) cubren 5,4 GHz-110 GHz. Con alta fiabilidad, tamaño reducido y excelente rendimiento, se utiliza ampliamente en equipos de medición de microondas y ondas milimétricas. La guía de ondas tiene guías de ondas rectangulares estándar y de doble cresta, y las guías de ondas no estándar se pueden personalizar según los requisitos del usuario. La interfaz de conexión coaxial incluye N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 y microcinta. Los adaptadores de guía de ondas a coaxiales se dividen en dos tipos: lanzamiento final y lanzamiento en ángulo recto según la orientación de la interfaz. Entre ellos, el tipo de lanzamiento RA también se puede utilizar como una estructura de alta potencia.
Especificación de 1.85/BJ500-KFE1:
| Nombre del producto | Adaptadores coaxiales de guía de ondas WR19 BJ500 a 1,85 mm - Lanzamiento final |
| N.º de modelo | 1.85/BJ500-KFE1 |
| Tipo coaxial | 1,85 mm |
| Tamaño de la guía de ondas | WR19(BJ500) |
| Estilo del cuerpo | Lanzamiento final |
| Rango de frecuencia | 32,9 GHz-59,6 GHz |
| Impedancia SMA | 50 ohmios |
| VSWR | 1.4 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño reducido y excelente rendimiento, etc., lo que hace que se adopten ampliamente en dispositivos de medición de microondas y ondas milimétricas, etc.

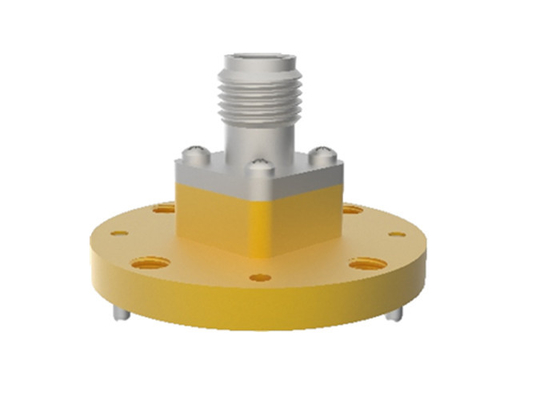

Dibujo de contorno e imágenes de Adaptador de guía de ondas WR19 BJ500 a 1,85 mm hembra a coaxial 1.85/BJ500-KFE1:
Lista de Adaptadores de guía de ondas a coaxiales de 1,85 mm:
| Número de modelo | Descripción | Nota |
| 1.85/BJ500-KF4 | Adaptadores de ángulo recto hembra de 1,85 mm a WR19(BJ500) | |
| 1.85/BJ500-KFE1 | Adaptadores de lanzamiento final hembra de 1,85 mm a WR19(BJ500) | BJ500=WR19 |
| 1.85/BJ620-KF | Adaptadores de ángulo recto hembra de 1,85 mm a WR15(BJ620) | BJ620=WR15 |
| 1.85/BJ620-KFE | Adaptadores de lanzamiento final hembra de 1,85 mm a WR15(BJ620) | |
| Tipo personalizado | Se aceptan tamaños personalizados |
Productos relacionados de adaptadores de guía de ondas a coaxiales de 1,85 mm de Elite Electronic:
Referencias cruzadas del estándar de guía de ondas
| Estándar chino | Estándar internacional | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
NOTA:
Tenemos más de 1.000 tipos de Adaptadores de guía de ondas a coaxiales para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus datos. La dimensión ODM es bienvenida.
