Adaptador coaxial a guía de ondas SMA hembra de 11,9 GHz a 18 GHz WR62 BJ140 SMA-BJ140-KF
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | WR62 Guía de ondas para adaptadores coaxial | Material: | Latón |
|---|---|---|---|
| Rango de frecuencia: | 11.9-18GHz | Conector: | SMA |
| VSWR: | 1.30 | Impedancia: | 50 ohmios |
| Tamaño de la guía de onda: | El valor de las emisiones de CO2 es el valor de las emisiones de CO2. | Estilo corporal: | Ángulo recto |
| Resaltar: | Guía de onda de SMA al adaptador coaxial,Guía de onda de WR62 BJ140 al adaptador de SMA,adaptadores coaxiales de la guía de onda 18GHz |
||
WR62 BJ140 A Adaptador de Guía de Ondas a Coaxial SMA Hembra 11.9GHz~18GHz
La frecuencia de adaptadores de guía de ondas a coaxiales procesados por Elite Electronic (ELT) cubren 5.4GHz-110GHz. Con alta fiabilidad, tamaño reducido y excelente rendimiento, se utiliza ampliamente en equipos de medición de microondas y ondas milimétricas. La guía de ondas tiene guías de ondas rectangulares estándar y de doble cresta, y las guías de ondas no estándar se pueden personalizar según los requisitos del usuario. La interfaz de conexión coaxial incluye N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm y microcinta. Los adaptadores de guía de ondas a coaxiales se dividen en dos tipos: lanzamiento final y lanzamiento en ángulo recto según la orientación de la interfaz. Entre ellos, el tipo de lanzamiento RA también se puede utilizar como una estructura de alta potencia.
Especificación de SMA/BJ140-KF:
| Nombre del producto | Adaptadores coaxiales de guía de ondas WR62 a SMA |
| N.º de modelo | SMA/BJ140-KF |
| Tipo coaxial | SMA |
| Tamaño de la guía de ondas | WR62 |
| Estilo del cuerpo | Ángulo recto |
| Rango de frecuencia | 11.9-18GHz |
| Impedancia SMA | 50 Ohm |
| VSWR | 1.30 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en dispositivos de medición de microondas y ondas milimétricas, etc.
Dibujo esquemático del N.º de modelo SMA/BJ140-KF:

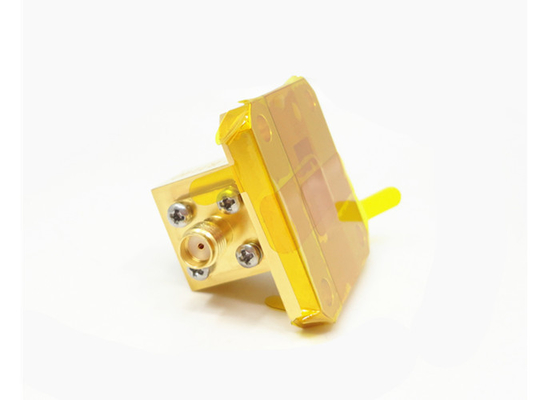

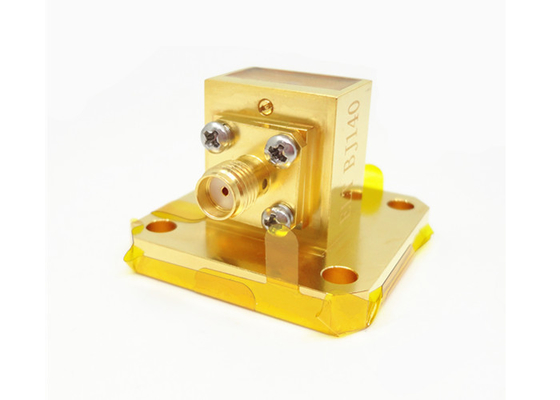

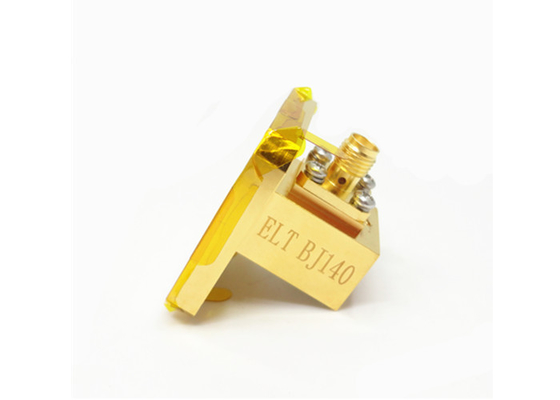

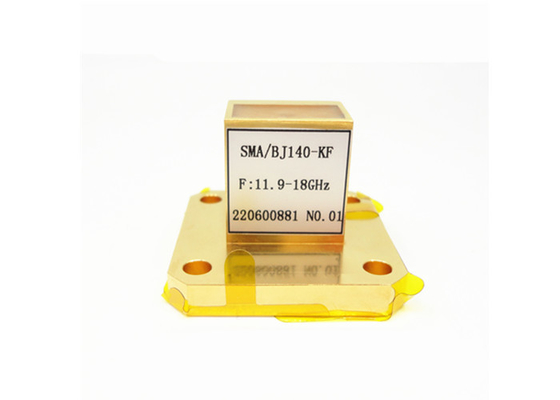

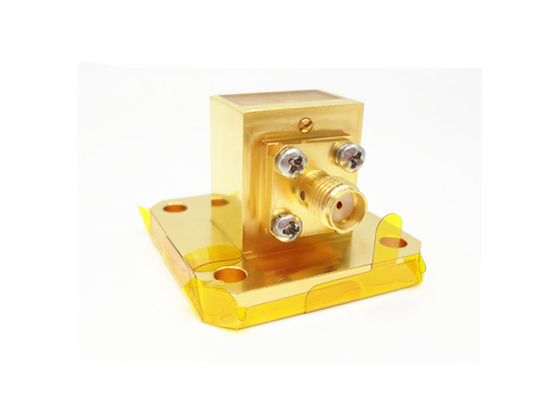

Imágenes de WR62 BJ140 a Adaptador de Guía de Ondas a Coaxial SMA Hembra SMA/BJ140-KF:
Lista de Adaptadores coaxiales de guía de ondas a SMA:
| Número de modelo | Descripción | Nota |
| SMA/BJ100-KFE2 | Adaptadores de lanzamiento final SMA hembra WR90(BJ100) | BJ100=WR90 |
| SMA/BJ100-KF6 | Adaptadores de ángulo recto SMA macho WR90(BJ100) | |
| SMA/BJ120-KFE | Adaptadores de lanzamiento final SMA hembra WR75(BJ120) | BJ120=WR75 |
| SMA/BJ120-KF6 | Adaptadores de ángulo recto SMA hembra WR75(BJ120) | |
| SMA/BJ140-KFE | Adaptadores de lanzamiento final SMA hembra WR62(BJ140) | BJ140=WR62 |
| SMA/BJ140-KF15 | Adaptadores de ángulo recto SMA hembra WR62(BJ140) | |
| SMA/BJ180-KFE5 | Adaptadores de lanzamiento final SMA hembra WR51(BJ180) | BJ180=WR51 |
| SMA/BJ180-KF2 | Adaptadores de ángulo recto SMA hembra WR51(BJ180) |
Referencias cruzadas del estándar de guía de ondas
| Estándar chino | Estándar internacional | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Adaptador de guía de ondas a coaxial-ELT 2024.pdf
NOTA:
Tenemos más de 1.000 tipos de Adaptadores de guía de ondas a coaxiales para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus datos. Las dimensiones ODM son bienvenidas.
